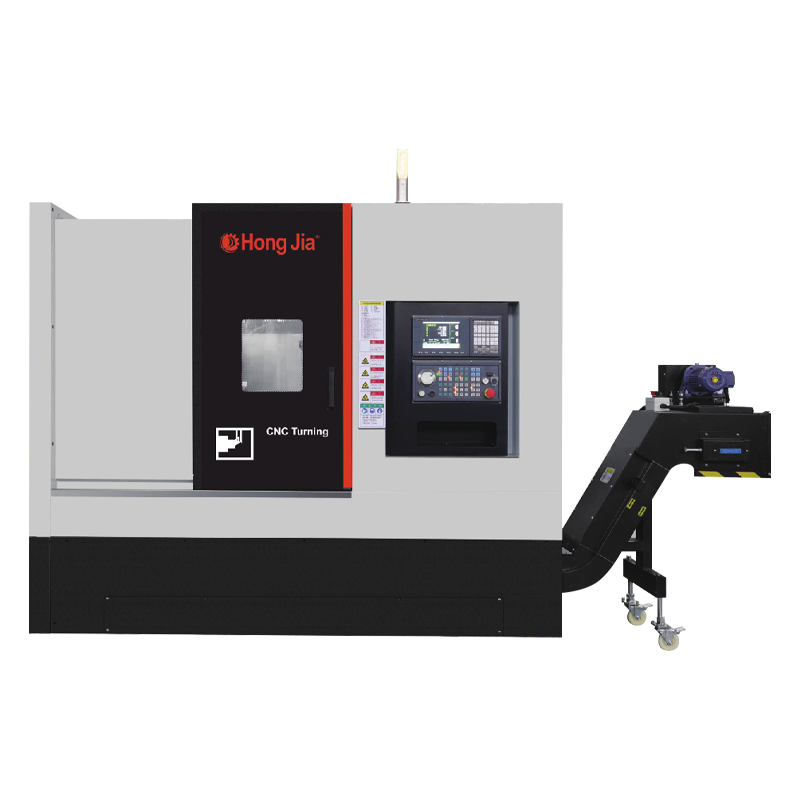

Thuis / Producten / Horizontale CNC Turn and Milling Series / NC108D-Y Drawout Koelvloeistoftank horizontaal draaien midden NC108D-Y Drawout Koelvloeistoftank horizontaal draaien midden
De horizontale draaicentrum met een uittrekbare koelvloeistoftank scheidt de opslag van snijvloeistof van het machinegereedschapsorgaan, waardoor het potentiële corrosierisico van de snijvloeistof op de precisie-delen van het gereedschap voor machines effectief wordt vermeden en de machinetoolfoutfout die wordt veroorzaakt door lekkage van de machinetool die wordt veroorzaakt, aanzienlijk verlaagt. De onafhankelijke watertank verbetert niet alleen de algehele beschermingsprestaties van het machine -tool, maar houdt ook het lichaam van de machine gereedschap droog en schoon, waardoor de levensduur van de apparatuur wordt verlengd.
Het uitgeruste efficiënte chipverwijderingssysteem is de sleutel om de verwerkingsefficiëntie te verbeteren en het gereedschapsmachine schoon te houden. Het systeem hanteert geavanceerde chipverwijderingstechnologie en structureel ontwerp, dat snel en nauwkeurig verschillende chips kan verwijderen die tijdens de verwerking worden gegenereerd, waardoor de fouten van het machinetool effectief worden vermeden en een verminderde verwerkingsnauwkeurigheid veroorzaakt door ChIP -accumulatie.
Het werkingsprincipe van de efficiënte chiptransporteur is eenvoudig en efficiënt. Tijdens de verwerking worden de chips snel verzameld en getransporteerd naar het aangewezen verzamelgebied via de chipverwijderpijp. Tijdens dit proces kan de chiptransporteur intelligent het chiptype en de grootte identificeren, de chipverwijderingssnelheid en kracht aanpassen en het beste chipverwijderingseffect garanderen. Tegelijkertijd heeft de chiptransporteur een laag bedrijfsruis en zal de bedrijfsomgeving niet verstoren.
Productie -informatie
VerwerkingScapaciteit
1. Draaibank, boren en saai kunnen worden uitgevoerd
2. Hoge stijfheidsstructuur, om zwaar snijmaakt te bereiken
3. Uitstekend snijvermogen en stabiele verwerkingsnauwkeurigheid om een hoge productie te bereiken
4. De uittrekbare koelvloeistoftank wordt gebruikt voor eenvoudig reinigen en snijden
5. Standaardtankcapaciteit: 125L

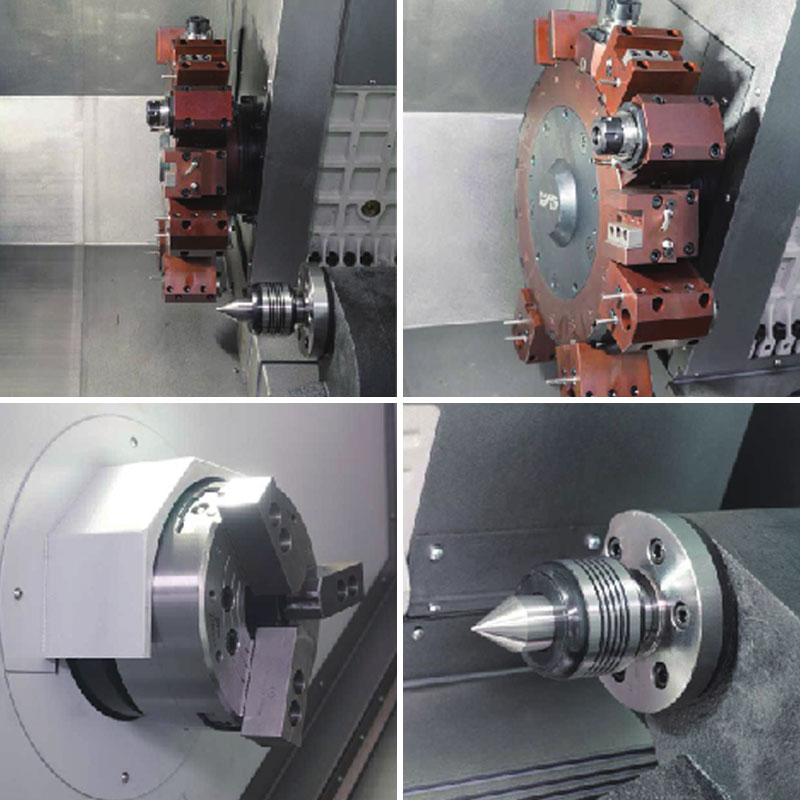

Machine Tool Basisconfiguratie
1. Nieuwe generatie Sytec/22TB
2. Nieuwe generatie aandrijfmotor
3. De nieuwe generatie hoge koppelservo-spilmotor is standaard
4. Taiwan of Japan Draadrail en schroef
5. aparte watertank
6. Chip Removal Machine
7. Oliedruk drie klauwen
8. Standaard met ingebouwde high-speed unit precisie mechanische spindel
Technische parameter
| Item | Eenheid | NC-108D-y | |
| Max. De diameter op het bed draaien | mm | Φ650 | |
| Max. Bewerkingsdiameter (schijftype) | mm | Φ300 | |
| Max. Machinediameter (astype) | mm | Φ350 | |
| Max. Diameter draaien op een skateboard | mm | Φ280 | |
| Afstand tussen twee centra | mm | 500 | |
| Max. werklengte | mm | 460 | |
| Max. Bind stang door gatdiameter | mm | Φ52 | |
| Hoofdas | Spindel neusvorm | A2-6 | |
| Spil door gatdiameter | mm | Φ66 | |
| De taps toelopen van het binnengat van de spil | MT-6 | ||
| Three-Jaw Chuck Holding Capaciteit | 8 " | ||
| Trekstangactievorm | Hydraulische druk | ||
| Max. spindelsnelheid | r/min | 4000 | |
| Hoofdmotorkracht | kw | 11/15 | |
| Voer | X-as reizen | mm | 225 |
| Z-as reizen | mm | 490 | |
| X/Z-as snel bewegende snelheid | m/min | 25 | |
| Nauwkeurigheid | Positioneringsnauwkeurigheid (x/z) | mm | 0.008/0.010 |
| Herhaalde positioneringsnauwkeurigheid (x/z) | mm | 0.006/0.008 | |
| Power Tool Tower | Gereedschapsnummer | 12 | |
| Rijvorm | servo | ||
| Hoogte van het midden | mm | 170 | |
| Toolveranderingstijd (T-T) | s | 0.2 | |
| Saaie gereedschapshouder specificaties | mm | 32 | |
| Square tool houder specificaties | mm | 25 | |
| Powerhead -snelheid | r.p/min | 4000 | |
| Power Head Motor Power | Kw | 3.6 | |
| Powerhead koppel | N.m | 15 | |
| Powerhead -type | BMT | 55 | |
| Y-as | Y-as reizen | mm | 100 |
| Y-as motor koppel | N.m | 8.4 | |
| Y-asschroef | ballen | 3206 | |
| Y-as gidsformulier | Rechthoekige harde rails / draadrails | Rechthoekige harde rail | |
| Stip | Taps toelopen | MT-5 | |
| Max/min. Werkstuklengte vasthouden | mm | 500/60 | |
| Veiligheidsschild | Volledig gesloten | ||
| Numeriek besturingssysteem | Sytec22tb/ Fanuc 0i-TF/ GSK988TA | ||
| Machinegewicht | Kg | ≈4400 | |
| Algemene afmetingen van de machine (LXWXH) | mm | 2420x1700x2050 | |
Contact houden
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. begon in 2006 en werd opgericht in 2018. Het is gevestigd in Qianwan New District, Ningbo City, de provincie Zhejiang, zuidelijke vleugel van China Yangtze River Delta Economic Zone. Het is een onderneming die gespecialiseerd is in het onderzoek, de ontwikkeling, de productie en de verkoop van CNC metaalsnijapparatuur. Als China NC108D-Y Drawout Koelvloeistoftank horizontaal draaien midden supplier and custom NC108D-Y Drawout Koelvloeistoftank horizontaal draaien midden company, Met sterke technische kracht en rijke industriële ervaring, streeft Hongjia CNC ertoe klanten geavanceerde CNC -oplossingen te bieden om te voldoen aan de behoeften van klanten in verschillende industrieën.
Plant en apparatuur
Wat is nieuws
-
In de steeds competitiever wordende productie-industrie van vandaag eisen bedrijven steeds vaker hoogefficiënte, uiterst nauwkeurige en sterk geïntegreerde bewerkingsoplossingen. Ningbo Hongjia CNC Technology Co., Ltd...
Lees meer -
Een boor- en tapmachine is een machine -tool dat boor- en tikfuncties combineert. Het wordt voornamelijk gebruikt om gaten te boren en interne draden te maken (tikken) in materialen zoals metaal, plastic en hout...
Lees meer -
1. Waarom heeft de ruimtevaartindustrie de voorkeur? horizontale draaicentra ? Gravity Advantage: vermijd vervorming van grote werkstukken Verticale draaiproblemen: bij ...
Lees meer
Industrie kennis
Wat zijn de unieke kenmerken van de draw -out koelvloeistoftank horizontaal draaien midden?
1. Innovatief koelvloeistofsysteemontwerp
Een belangrijk hoogtepunt van de Teken koelvloeistoftank horizontaal draaien midden is het innovatieve ontwerp van het koelvloeistofsysteem. Traditionele draaibankkoelvloeistofsystemen hebben vaak problemen zoals een slecht koeleffect en moeilijk onderhoud. De koelvloeistoftank van deze draaibank neemt een verwijderbaar ontwerp aan, dat niet alleen handig is voor dagelijks onderhoud en reiniging, maar zorgt er ook voor dat de koelvloeistof altijd schoon is, waardoor de koelefficiëntie en de nauwkeurigheid van de bewerking wordt verbeterd. Tegelijkertijd wordt de koelvloeistof gelijkmatig op het werkstuk en het gereedschap gespoten door een nauwkeurig mondstuk, waardoor de snijtemperatuur effectief wordt verlaagd en de levensduur van het gereedschap wordt verlengd.
2. Hoge nauwkeurige horizontale rotatiefunctie
Een ander uniek kenmerk van de horizontale koelvloeistoftank van de trekkingskoelvloeistof is het zeer nauwkeurige horizontale rotatiemechanisme. Dit ontwerp stelt de draaibank in staat om gemakkelijk een precieze rotatie en positionering van het werkstuk te bereiken, waardoor voldoet aan de verwerkingsbehoeften van complexe onderdelen. Tijdens het verwerkingsproces kan de spindel en de achtergrond van de draaibank synchroon bewegen om ervoor te zorgen dat het werkstuk stabiel blijft tijdens de rotatie.
Ningbo Hongjia CNC Technology Co., Ltd's CNC Lathe -producten blinken ook uit in precisiecontrole. Deze draaibanken zijn ook uitgerust met geavanceerde CNC -systemen, die nauwkeurige controle en aanpassing van de verwerkingsparameters kunnen bereiken, waardoor de verwerkingsefficiëntie en de kwaliteit van het werkstuk verder wordt verbeterd.
3. Krachtige verwerkingsmogelijkheden en aanpassingsvermogen
Trapout Coolant Tank horizontaal draaicentrum heeft ook krachtige verwerkingsmogelijkheden en breed aanpassingsvermogen. Of het nu gaat om het verwerken van grote werkstukken of kleine onderdelen, deze draaibank kan er gemakkelijk mee omgaan. Het stevige bedstructuur en het precieze transmissiesysteem zorgen voor de stabiliteit en precisie van de draaibank met hoge snelheid. Tegelijkertijd ondersteunt de draaibank ook een verscheidenheid aan gereedschaps- en armatuurconfiguraties, waardoor het zich kan aanpassen aan verschillende materialen en verwerkingsvereisten.
Ningbo Hongjia CNC Technology Co., Ltd's CNC Lathe -producten zijn ook lovenswaardig in termen van verwerkingsmogelijkheden en aanpassingsvermogen. Deze draaibanken kunnen verschillende complexe vormen van onderdelen verwerken, zoals schachten, schijven, mouwen, enz. Tegelijkertijd ondersteunen ze ook een verscheidenheid aan verwerkingsmethoden, zoals draaien, frezen, boren, saaie, enz., Verder uitbreiden van het toepassingsbereik van draaiberen.
4. Intelligente werking en monitoring
Met de ontwikkeling van intelligente productietechnologie heeft het Horizontal Turning Center van de koelvloeistof ook intelligente elementen opgenomen. Moderne draaibanken zijn uitgerust met geavanceerde CNC-systemen en interactie-interactie-interactie tussen personen, waardoor operators de verwerkingsparameters gemakkelijk kunnen instellen, controleren en aanpassen. Tegelijkertijd ondersteunt de draaibank ook monitoring en foutdiagnosefuncties op afstand, die de bedrijfsstatus en abnormale omstandigheden van de draaibank in realtime kunnen weerspiegelen, wat tijdig onderhoud en onderhoud vergemakkelijkt.
Ningbo Hongjia CNC Technology Co., Ltd heeft ook opmerkelijke resultaten behaald in de intelligentie van CNC -draaibanken. Hun draaibanken zijn uitgerust met geavanceerde CNC -systemen en sensortechnologie, die verschillende parameters en statusinformatie tijdens het verwerkingsproces in realtime kunnen volgen. Deze informatie kan worden weergegeven en vastgelegd via de interactie-interactie van de mens-computer, wat handig is voor operators om te analyseren en aan te passen.
