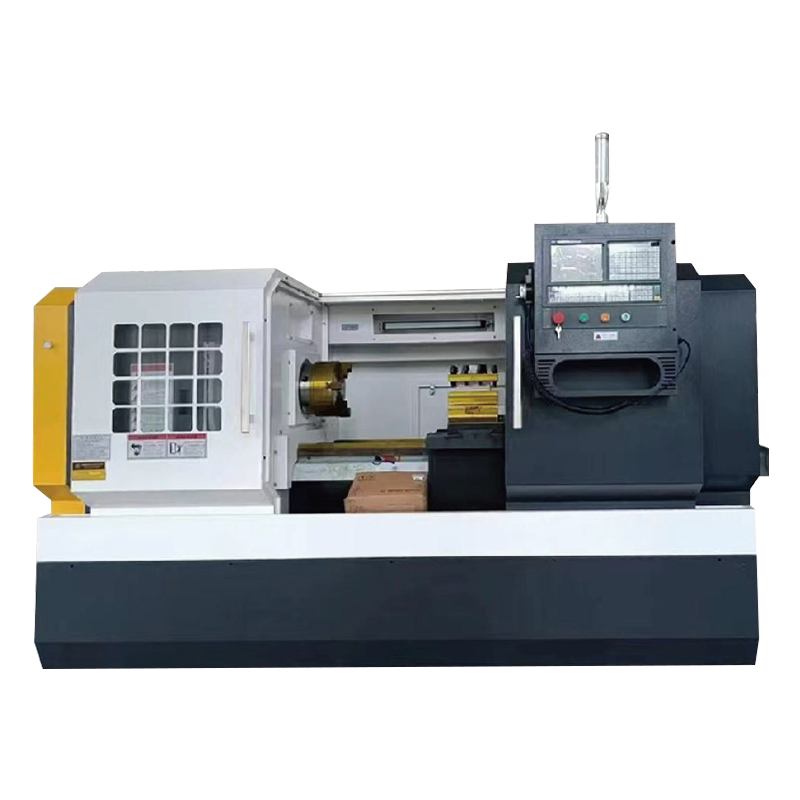

Thuis / Producten / Horizontale CNC Turn and Milling Series / CK6150 High-Power CNC Horizontale draaibank CK6150 High-Power CNC Horizontale draaibank
Numerieke controle draaibank
CK6150-serie CNC horizontale draaibank heeft de kenmerken van hoge precisie, hoog vermogen, hoge stijfheid, enz.
GSK980TB3/HUAZHONG 808 CNC-systeem en all-digitaal AC-servosysteem, X, Z-as zijn semi-gesloten lusregeling, kogelschroeven met behulp van C3-niveau precisiekogelschroeven, elektrische componenten worden geïmporteerd of binnenlandse bekende merken, in lijn met CE of binnenlandse 3C-certificering. De machine is uitgerust met een verticale CNC-toolhouder met vier stations van een beroemd merk in China, dat de kenmerken heeft van hoge positioneringsnauwkeurigheid, hoge sterkte en goede anti-vibratieprestaties.
De machine -tools worden geïnspecteerd in strikte overeenstemming met de inspectieprocedures voordat de fabriek verlaat. Elk machine -gereedschap neemt een laserinterferometer aan om de positioneringsnauwkeurigheid van X- en Z -assen en de herhaalbaarheid van de positioneringsnauwkeurigheid te controleren om hun stabiliteit en betrouwbaarheid te waarborgen.
Productie -informatie
Voordelen van Machine -tools
1. Machine gereedschap kop en bed. Staartje. De hele machine hanteert een laserinterferometer voor inspectie, die effectief de positioneringsnauwkeurigheid van de Z-as en x-as kan garanderen, de nauwkeurigheid van de positionering, de speling en de stabiliteit van de machine herhaalt.
2. Het gereedschap van de machine is gemaakt van hoogwaardig gietijzer met speciale materialen van koper en chroom, en de bedgids wordt geblust tot een diepte van 3 mm, wat de slijtvastheid en stabiliteit van het machinegetool effectief verbetert.
3. Het machinegereedschap neemt gecentraliseerde smering aan, en de kop wordt gecirculeerd met geforceerde smering, die zorgt voor de netheid en warmtedissipatiekarakteristieken van de kop in reactie op het warme weer in het zuiden en verlengt effectief de levensduur van de lagers en versnellingen.
4. De machine-gereedschapsspindel hanteert Harbin-lagers, spindel door gat 82 mm en machinegereedschap tandwielen met behulp van precisie slijpen, waardoor de tandwielhardheid effectief wordt verbeterd en de ruis van het machinetool wordt verminderd.
5. De machine hanteert Hanjiang-kogelschroeven, Z-asbalschroeven en x-asbalschroeven met trekstructuur, wat de nauwkeurigheid van de werkstukbewerking van de buitenste cirkel en het binnengatgrootte verbetert.
6. De machine hanteert een vierstations no-lift elektrische gereedschapshouder. Gereedschapsschenkelgrootte: 25x25 mm.
7. Delixi Brand Elektrische apparaten

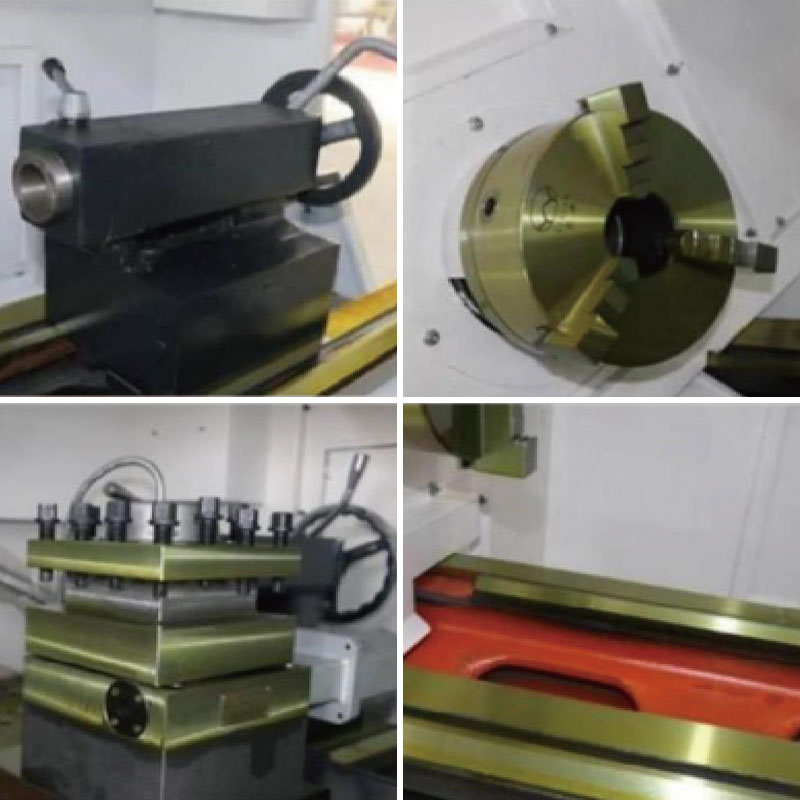

Numerieke controle -tool REST
CNC-toolhouder met vier stations met hoge positioneringsnauwkeurigheid, stabiliteit en betrouwbaarheid, een breed scala aan toepassingen, eenvoudige structuur, eenvoudig onderhoud, enzovoort.
Het ontwerp van de achtergrond van de machine geeft de stijfheid, draagvermogen en een aangenaam gebruik van het gebruik van gebruik. De jacking -methode is handmatig.
De machine is uitgerust met een 250 mm-handleiding met drie jaarbasel.
Wenchang (Sanhe) Verticale CNC-gereedschapshouder met 4 posities wordt gekenmerkt door hoge positioneringsnauwkeurigheid, stabiliteit en betrouwbaarheid, een breed scala aan toepassingen, eenvoudige structuur en eenvoudig onderhoud.
Het aannemen van vlakke bedstructuur, harszandgieten, gietijzeren gietstuk van hoge kwaliteit, de geleidrail neemt gemiddelde frequentie aan blussen en plastic vormproces, dat een goede slijtvastheid en nauwkeurigheidsretentie heeft.
Technische parameter
| Item | Eenheid | CK6150 |
| Maximale draaidiameter op het bed | mm | Φ500 |
| Maximale draaidiameter op de gereedschapshouder | mm | Φ290 |
| Maximale werkstuklengte tussen twee centra | mm | 1000 |
| Spil door gatdiameter | mm | 82 |
| Spindelsnelheidsbereik | r/min | 150-1600 Varubte -snelheid met onafhankelijke spil of drie versnellingen |
| Spindel eindtype | ISO (GB) A2-8 | |
| Spichtige voorste taps toelopen | Vijf mohs | |
| Spilmotorkracht | 7.5 | |
| Spilmotorvorm | Frequentieconversie | |
| Numerieke controle -tool REST | Verticaal 4-station | |
| Schacht grootte | mm | 25x25 |
| Gereedschapshouder herhaalde positioneringsnauwkeurigheid | ± 0,01 " | |
| X-as reizen | mm | 310 mm |
| Z-as reizen | mm | 1000 mm |
| Snel bewegende snelheid | mm/min | X: 6000 Z: 8000 |
| Feedsnelheidsbereik | mm/min | X: 1 ~ 2000 Z: 1 ~ 2000 |
| Minimale instellingseenheid | mm | 0.001 |
| Staart Scot Sleeve diameter | mm | Φ65 |
| Staartstocische mouwslag | mm | 150 |
| Staartstoelmouw taps toelopen | Vijf mohs | |
| Koelmotor kracht | W | 90 |
| Koelpompkop | m | 5 |
| Koelpompstroom | L/min | 25 |
| Stroombron | 380V ± 10Reken, 50Hz ± 1% driefasige AC | |
| Omgevingstemperatuur | ℃ | 0-40 |
| Relatieve vochtigheid | % | ≤92 |
| Algemene afmetingen van de machine (LXWXH) | mm | 2450x1510x1840 |
| Netto machinegewicht | Kg | 2150 |
Contact houden
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. begon in 2006 en werd opgericht in 2018. Het is gevestigd in Qianwan New District, Ningbo City, de provincie Zhejiang, zuidelijke vleugel van China Yangtze River Delta Economic Zone. Het is een onderneming die gespecialiseerd is in het onderzoek, de ontwikkeling, de productie en de verkoop van CNC metaalsnijapparatuur. Als China CK6150 High-Power CNC Horizontale draaibank supplier and custom CK6150 High-Power CNC Horizontale draaibank company, Met sterke technische kracht en rijke industriële ervaring, streeft Hongjia CNC ertoe klanten geavanceerde CNC -oplossingen te bieden om te voldoen aan de behoeften van klanten in verschillende industrieën.
Plant en apparatuur
Wat is nieuws
-
In de steeds competitiever wordende productie-industrie van vandaag eisen bedrijven steeds vaker hoogefficiënte, uiterst nauwkeurige en sterk geïntegreerde bewerkingsoplossingen. Ningbo Hongjia CNC Technology Co., Ltd...
Lees meer -
Een boor- en tapmachine is een machine -tool dat boor- en tikfuncties combineert. Het wordt voornamelijk gebruikt om gaten te boren en interne draden te maken (tikken) in materialen zoals metaal, plastic en hout...
Lees meer -
1. Waarom heeft de ruimtevaartindustrie de voorkeur? horizontale draaicentra ? Gravity Advantage: vermijd vervorming van grote werkstukken Verticale draaiproblemen: bij ...
Lees meer
Industrie kennis
CK6150 High-Power CNC Horizontale draaibank , als een sterproduct van Hongjia CNC, combineert een hoge precisie, hoog vermogen en hoge stijfheid en is de voorkeursapparatuur op het gebied van mechanische verwerking. Het ontwerpconcept is geavanceerd en de belangrijkste componenten en structuren zijn geoptimaliseerd om de stabiele prestaties en uitstekende prestaties van de machine -tool te garanderen in complexe verwerkingstaken. Het hanteert GSK980TB3/HUAZHONG 808 CNC-systeem en volledig digitaal AC-servosysteem, en zowel de x-as als de Z-as nemen semi-gesloten luscontrole over om de nauwkeurigheid van het verwerkingsproces te waarborgen.
Het kernconcurrentievermogen van de machine -tool ligt in zijn uitstekende precisie en stabiliteit. De spilkast, het bed en de achtergrond van de CK6150 draaibank worden geïnspecteerd door laserinterferometer. Dit rigoureuze inspectieproces garandeert effectief de positioneringsnauwkeurigheid, herhaalde positioneringsnauwkeurigheid, omgekeerde klaring en algehele stabiliteit van de Z-as en X-as. Het bed is gemaakt van hoogwaardig gietijzer en speciale materialen zoals koper en chroom worden toegevoegd. De bedrails worden geblust met 3 mm diepte, wat de slijtvastheid en de langdurige stabiliteit van de machine aanzienlijk verbetert.
Om te voldoen aan de efficiënte warmtedissipatievereisten van machinegereedschap bij warm weer in het zuiden, neemt de CK6150 draaibank een gecentraliseerd smeersysteem aan. De spindelkast wordt gedwongen om te smeren en te circuleren, wat zorgt voor de netheid en goede warmte -dissipatieprestaties van de spilkast en verlengt effectief de levensduur van lagers en versnellingen. De spindel maakt gebruik van Harbin-lagers met een diameter van 82 mm door de gat. De machine -gereedschaps tandwielen zijn precies grond, wat niet alleen de tandwielhardheid verbetert, maar ook de werking van het machinegereedschap aanzienlijk vermindert, waardoor een stillere werkomgeving voor gebruikers ontstaat.
In termen van het transmissiesysteem gebruikt de CK6150 -draaibank de precisiekogelschroef van het merk Hanjiang. De balschroeven van de z-as en x-as hebben een trekstructuur. Bovendien is de machine-tool uitgerust met elektrische componenten van het merk Delixi en een elektrische gereedschapshouder met vier stations zonder gereedschapsheffen. De grootte van het gereedschapshandgreep is 25x25 mm, wat de efficiëntie van de gereedschapsverandering en de verwerking van flexibiliteit verder verbetert. De CNC-toolhouder met vier stations is de favoriete keuze van veel gebruikers geworden voor zijn zeer nauwkeurige positionering, goede stabiliteit en brede toepasbaarheid, evenals de eenvoudige structuur en gemakkelijk onderhoud.
Het ontwerp van de achtergrond weerspiegelt ook het ultieme achtervolging van Hongjia CNC. De achtergrond van de CK6150 draaibank houdt volledig rekening met stijfheid, belastingdragende capaciteit en werkgemak, en hanteert handmatige tillen om stabiele ondersteuning te garanderen onder verschillende verwerkingsvereisten. De machine-tool is uitgerust met een standaard 250 mm handmatige drie-Jaw Chuck, die gemak biedt voor het klemmen van werkstukken in verschillende vormen en maten. Tegelijkertijd gebruikt het machinetool het Wenchang-merk met vier stations verticale CNC-gereedschapshouder, die ook bekend staat om zijn hoge precisie, hoge stabiliteit en brede toepasbaarheid. De compacte structuur en eenvoudig onderhoud verbeteren de algehele prestaties van het machine -tool verder.
De CK6150 High-Power CNC Horizontale draaibank is ook behoorlijk ingenieus in structureel ontwerp. Het neemt een vlakke bedstructuur aan, gecombineerd met harszandgieten en hoogwaardig gietijzeren materiaal, en de geleidrail neemt medium-frequentie uitdoving en plastic vormtechnologie aan, die niet alleen extreem slijtvast is, maar ook de verwerkingsnauwkeurigheid kan behouden.
