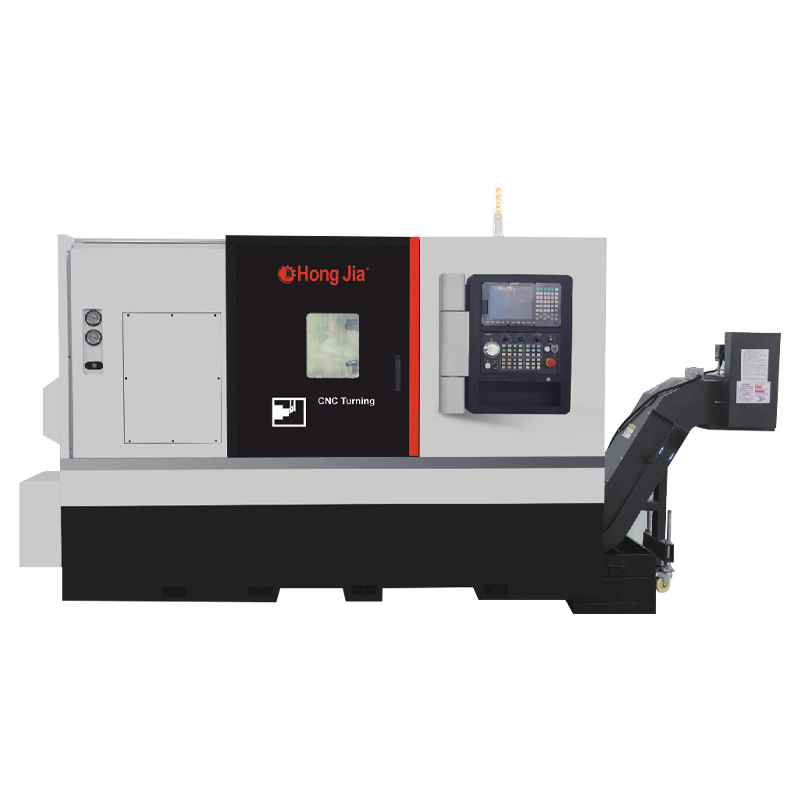

Thuis / Producten / Horizontale CNC Turn and Milling Series / NC110D-y High Production Horizontal Turning Center NC110D-y High Production Horizontal Turning Center
Hoge-opbrengst horizontale draaicentra gebruiken krachtige spindels en snijsystemen, die gemakkelijk kunnen omgaan met de verwerking van delen van verschillende materialen en vormen. Krachtige snijkracht en stabiele snijsnelheid zorgen voor de verwerkingsefficiëntie en verwerkingskwaliteit. Geoptimaliseerde gereedschapspaden en snijparameters verminderen trillingen en slijtage tijdens het snijden en verlengen van de levensduur van het gereedschap.
Precisiegids -rails en positioneringssystemen zorgen voor een hoge precisie en stabiliteit tijdens de verwerking. Geavanceerde sensoren en besturingssystemen bewaken en passen de verwerkingsparameters in realtime toe om de consistentie in de verwerkingsnauwkeurigheid te waarborgen. Betrouwbare klemsystemen en armaturen zorgen voor de nauwkeurigheid van de stabiliteit en positionering van onderdelen tijdens de verwerking.
Hoge mate van automatisering ondersteunt een verscheidenheid aan geautomatiseerde laad- en losmethoden, vermindert handmatige interventie en verbetert de productie -efficiëntie. Geoptimaliseerde machinetoolstructuur en warmte-dissipatiesysteem zorgen voor een langdurige stabiele werking, verminderen downtime en verhoogt de totale output.
Productie -informatie
Verwerkingscapaciteit
1. Draaibank, boren en saai kunnen worden uitgevoerd
2. Hoge stijfheidsstructuur, om zwaar snijmaakt te bereiken
3. Uitstekend snijvermogen en stabiele verwerkingsnauwkeurigheid om een hoge productie te bereiken
4. De uittrekbare koelvloeistoftank wordt gebruikt voor eenvoudig reinigen en snijden
5. Standaardtankcapaciteit: 125L

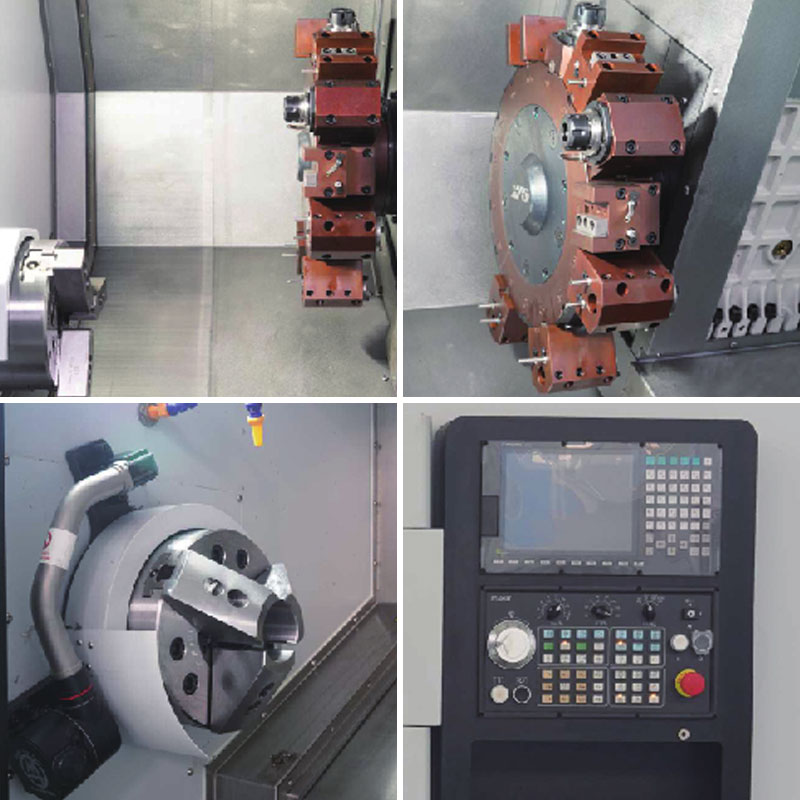

Machine Tool Basisconfiguratie
1. Nieuwe generatie Sytec/22TB
2. Nieuwe generatie aandrijfmotor
3. De nieuwe generatie hoge koppelservospilmotor is standaard
4. Taiwan of Japan Draadrail en schroef 5. Scharelijke watertank
6. Chip Removal Machine
7. Oliedruk drie klauwen
8. Standaard met ingebouwde high-speed unit precisie mechanische spindel
Technische parameter
| Item | Eenheid | NC-110D-y | |
| Max. Het draaien van de diameter van het bed | mm | Φ750 | |
| Max. bewerkingsdiameter | mm | Φ600 | |
| Max. Werklengte | mm | 700 | |
| Max. Bind stang door gatdiameter | mm | Φ75 | |
| Hoofdas | Spindel neusvorm | A2-8/11 | |
| Spil door gatdiameter | mm | Φ86 | |
| De taps toelopen van het binnengat van de spil | MT-6 | ||
| Three-Jaw Chuck Holding Capaciteit | 10 " | ||
| Trekstangactievorm | Hydraulische druk | ||
| Max. spindelsnelheid | r/min | 2500 minuten -1 | |
| Hoofdmotorkracht | kw | 15/18.5 | |
| Voer | X-as reizen | mm | 350 |
| Z-as reizen | mm | 750 | |
| X/Z-as snel bewegende snelheid | m/min | 25 | |
| Nauwkeurigheid | Positioneringsnauwkeurigheid (x/z) | mm | ± 0,005 |
| Herhaalde positioneringsnauwkeurigheid (x/z) | mm | ± 0,003 | |
| Power Tool Tower | Gereedschapsnummer | 12 | |
| Rijvorm | Servo | ||
| Hoogte van het midden | mm | 100 | |
| ToolChangeTime (T-T) | S | 0.2 | |
| Saaie gereedschapshouder specificaties | mm | 50 | |
| Square tool houder specificaties | mm | 25 | |
| Powerhead -snelheid | r.p/min | 4000 | |
| Power Head Motor Power | Kw | 3.6 | |
| Powerhead koppel | N.m | 15 | |
| Powerhead -type | BMT | 55/65 | |
| Y-as | Y-as reizen | mm | 150 |
| Y-as motor koppel | N.m | 8.4 | |
| Y-asschroef | ballen | 3206 | |
| Y-as gidsformulier | Rechthoekige harde rails / draadrails | Rechthoekige harde rail | |
| Stip | Taps toelopen | MT-5 | |
| Middenmouwdiameter | mm | Φ80 | |
| Maximale reizen van de bovenste mouw | mm | 100 | |
| Veiligheidsschild | Volledig gesloten | ||
| Numeriek besturingssysteem | Sytec 22TB/fan uc oi-tf | ||
| Machinegewicht | Kg | 5350 | |
| Algemene afmetingen van de machine (LXWXH) | mm | 2980 × 2200 × 1950 | |
Contact houden
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. begon in 2006 en werd opgericht in 2018. Het is gevestigd in Qianwan New District, Ningbo City, de provincie Zhejiang, zuidelijke vleugel van China Yangtze River Delta Economic Zone. Het is een onderneming die gespecialiseerd is in het onderzoek, de ontwikkeling, de productie en de verkoop van CNC metaalsnijapparatuur. Als China NC110D-y High Production Horizontal Turning Center supplier and custom NC110D-y High Production Horizontal Turning Center company, Met sterke technische kracht en rijke industriële ervaring, streeft Hongjia CNC ertoe klanten geavanceerde CNC -oplossingen te bieden om te voldoen aan de behoeften van klanten in verschillende industrieën.
Plant en apparatuur
Wat is nieuws
-
In de steeds competitiever wordende productie-industrie van vandaag eisen bedrijven steeds vaker hoogefficiënte, uiterst nauwkeurige en sterk geïntegreerde bewerkingsoplossingen. Ningbo Hongjia CNC Technology Co., Ltd...
Lees meer -
Een boor- en tapmachine is een machine -tool dat boor- en tikfuncties combineert. Het wordt voornamelijk gebruikt om gaten te boren en interne draden te maken (tikken) in materialen zoals metaal, plastic en hout...
Lees meer -
1. Waarom heeft de ruimtevaartindustrie de voorkeur? horizontale draaicentra ? Gravity Advantage: vermijd vervorming van grote werkstukken Verticale draaiproblemen: bij ...
Lees meer
Industrie kennis
NC110D-y High Production Horizontal Turning Centre: Ningbo Hongjia's innovatieve werk
NC110D-y High Production Horizontal Turning Center Is Ningbo Hongjia CNC Technology Co., de actieve reactie van LTD op de vereisten van de moderne productie-industrie voor hoge efficiëntie en zeer nauwkeurige verwerking. De apparatuur maakt gebruik van een krachtige spindel- en snijsysteem, dat gemakkelijk de verwerkingstaken van werkstukken van verschillende materialen en vormen kan omgaan. Het krachtige snijvermogen en de stabiele snijsnelheid zorgen voor de dubbele verbetering van de verwerkingsefficiëntie en verwerkingskwaliteit.
Om de verwerkingsefficiëntie en kostenbeheersing verder te verbeteren, optimaliseert de NC110D-Y High Production Horizontal Turning Centre het gereedschapspad en het snijden van parameters in ontwerp. Dit innovatieve ontwerp vermindert effectief trillingen en slijtage tijdens het snijproces, niet alleen de levensduur van het gereedschap verlengt, maar verbetert ook de afwerking van het bewerkte oppervlak aanzienlijk. Door precieze berekening en simulatie is elk gereedschapspad nauwkeurig gepland om ervoor te zorgen dat elk snijden het beste effect kan bereiken, waardoor de productie -efficiëntie wordt gemaximaliseerd en tegelijkertijd zorgt voor kwaliteit.
Tijdens het nastreven van een hoge efficiëntie hecht Ningbo Hongjia CNC Technology Co., LTD, ook belang voor de verwerking van nauwkeurigheid en stabiliteit. NC110D-Y High Production Horizontal Turning Center is uitgerust met precieze geleidrails en positioneringssystemen om een hoge precisie en stabiliteit tijdens de verwerking te garanderen. Geavanceerde sensoren en besturingssystemen bewaken en passen de verwerkingsparameters in realtime toe om de consistentie van de verwerkingsnauwkeurigheid te waarborgen en een extreem hoge verwerkingsnauwkeurigheid te behouden, zelfs onder langdurige continue werking.
Automatisering is de ontwikkelingstrend van de moderne productie-industrie en NC110D-y High Production Horizontal Turning Centre presteert ook goed in dit opzicht. De apparatuur ondersteunt een verscheidenheid aan geautomatiseerde klem- en losmethoden, waardoor de handmatige interventie aanzienlijk wordt verminderd en de productie -efficiëntie aanzienlijk wordt verbeterd. Zowel het automatische voedingssysteem als het intelligente chipverwijderingsapparaat weerspiegelen de diepgaande basis van Hongjia CNC bij de toepassing van automatiseringstechnologie.
Om de langdurige stabiele werking van de apparatuur te waarborgen, is NC110D-Y hoge productiehorizontale draaicentrum volledig geoptimaliseerd in termen van machinetoolstructuur en warmtedissipatiesysteem. Dankzij de vaste basisstructuur en het ontwerp met hoge stijfheid kan de apparatuur de enorme belasting weergeven die wordt gebracht door zware snijwerkzaamheden, waardoor de stabiliteit en de duurzaamheid van de verwerking worden gewaarborgd. Tegelijkertijd regelt het geoptimaliseerde warmtedissipatiesysteem effectief de temperatuurschommelingen in het machine-gereedschap, vermindert de verwerkingsfout veroorzaakt door thermische vervorming en zorgt voor de nauwkeurigheid van het machinetool onder langdurige werking.
Wat de configuratie betreft, demonstreert het NC110D-Y High Production Horizontal Turning Centre ook de vindingrijkheid van Ningbo Hongjia CNC Technology Co., Ltd. De nieuwe generatie SYTEC/22TB-besturingssysteem, nieuwe generatie aandrijfmotor, hoge koppel Servo-spindelmotor en andere standaardconfiguraties zorgen voor de vooruitgang en betrouwbaarheid van de apparatuur. Bovendien zijn de lineaire rails en loodschroeven geïmporteerd uit Taiwan of Japan, onafhankelijke watertanks, automatische chiptransports, hydraulische drie-klauw kissen en ingebouwde high-speed unit precisie mechanische spindels bieden gebruikers allemaal meer keuzes om te voldoen aan verschillende verwerkingsbehoeften.
