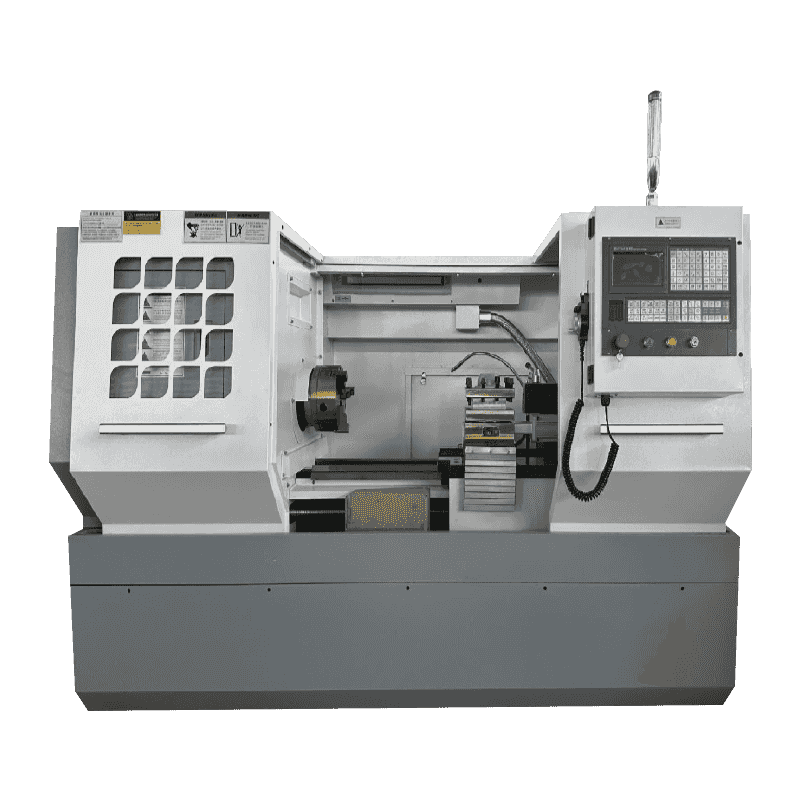

Thuis / Producten / Horizontale CNC Turn and Milling Series / CK6140 High-Precision CNC Horizontale draaibank CK6140 High-Precision CNC Horizontale draaibank
Numerieke controle draaibank
De CK6140 -serie CNC horizontale draaibank heeft een hoge precisie, hoog vermogen en hoge stijfheid. De belangrijkste componenten en structuur zijn optimaal ontworpen en het is de eerste keuzeapparatuur voor bewerkingsschachten, schijven, bussen, speciaal gevormde oppervlakken en werkstukken van het schroeftype.
Werkstukken.
KND of een breed aantal numerieke besturingssystemen en all-digitale AC-servosystemen, X en Z-as zijn semi-gesloten-lusregeling, kogelschroef Sub gebruikt C3-niveau precisiekogelschroeven en elektrische componenten worden geïmporteerd of binnenlandse bekende merken, in lijn met CE of binnenlandse 3C-certificering.
De machine -tools worden geïnspecteerd in strikte overeenstemming met de inspectieprocedures voordat de fabriek verlaat. Elk machine -gereedschap neemt een laserinterferometer aan om de positioneringsnauwkeurigheid van de X- en Z -assen te controleren en de herhaalbaarheid van de positioneringsnauwkeurigheid, die de stabiele en betrouwbare nauwkeurigheid van de machine -tools waarborgt.
Voordat de fabriek verlaat, worden de machine -tools strikt geïnspecteerd volgens de inspectieprocedures. Elk machine -gereedschap neemt een laserinterferometer aan om de positioneringsnauwkeurigheid en herhaalbaarheid van de X- en Z -assen te testen om hun stabiliteit en betrouwbaarheid te garanderen.
Productie -informatie
Hoofdonderdelen Inleiding
1 、 bed.
Het aannemen van vlakke bedstructuur, harszandgieten, gietijzeren gietstukken van hoge kwaliteit, geleidingsrail hanteren gemiddelde frequentie en slijpen en plakken en plakken, wat een goede slijtvastheid en precisie behouden heeft.
2 、 Spindelbox.
De spilstructuur neemt de typische structuur van tweepuntsondersteuning aan de voor- en achterste uiteinden aan, en de spil heeft een hoge stijfheid; Het lager neemt de speciale lager aan voor een zeer nauwkeurige spindel van Harbin-lagerfabriek, waardoor de spindel een hoge roterende nauwkeurigheid heeft. Het belangrijkste drive -snelheidsbereik is 100 ~ 2000R/min; De belangrijkste aandrijfwielen zijn verhard en gemalen, de aandrijving en rollende lagers worden gesmeerd door sterke olie, met een goede stijgingsprestaties met een hoge snelheid en lage temperatuur; Het ontwerp van de spilbox-behuizing houdt rekening met de warmtedissipatiemaatregelen en het trillingsdampingmechanisme, waardoor de spilbox de kenmerken van lage ruis en een hoge transmissie-nauwkeurigheid heeft, en de ruis van het machinetool is niet groter dan de waarde die wordt bepaald door de nationale standaard. De ruis van de machine overschrijdt de waarde die wordt bepaald door de nationale standaard niet. De machine heeft een elektrisch overbelastingsbeveiligingsapparaat, een mechanisch overbelastingsbeveiligingsapparaat en een noodstopapparaat om spindelrotatie te regelen. Het automatische snelheidsveranderingsmachinetype is uitgerust met een externe automatische snelheidsveranderingskast.
3. Voersbeweging
De transversale (x-as) en longitudinale (z-as) voedingsbewegingen worden aangedreven door servomotoren om de snelle traverse en voedingsbewegingen te realiseren met precisiekogelschroeven.
De dia-richtway is aangebracht met een anti-creëer plastic zachte riem, die de positioneringsnauwkeurigheid en herhaalbaarheid van het machinegereedschap goed kan garanderen.
4. Tailstock.
Het ontwerp van de achtergrond van de machine geeft de stijfheid, laadcapaciteit en gebruiksvriendelijkheid volledig aandacht. De aanscherpingmethode is handmatig.
6. Chuck
De machine is uitgerust met een 8-inch driejongen-klauw (optioneel hydraulisch).
7. Gecentraliseerde smering
Het aannemen van Japanse technologie gecentraliseerd smeersysteem om de smering van elke geleidrail, kogelschroef en lager te realiseren. De smeerpomp heeft de functies van werkstatusweergave en hydraulische monitoring. En kan op elk gewenst moment worden aangepast.
3 、 Numerieke controle -toolhouder
Verticale CNC-toolhouder met vier stations heeft de kenmerken van hoge positioneringsnauwkeurigheid, stabiliteit en betrouwbaarheid, een breed scala aan toepassingen, eenvoudige structuur, gemakkelijk onderhoud, enzovoort.
4 、 Werkomgeving van Machine Tool
Omgevingstemperatuur: 5 ℃ ~ 40 ° ℃ Bereik en de gemiddelde temperatuur van 24 uur is niet groter dan 35 ℃.
Relatieve vochtigheid: 30% ~ 95% en het principe van vochtverandering is dat het geen condensatie zou moeten veroorzaken.
Hoogte: onder 1000m.
Atmosfeer: geen overmatig stof, zuurgas, corrosief gas en zout.
Vermijd direct zonlicht op de machine of warmtestraling op de machine die veranderingen in de omgevingstemperatuur kan veroorzaken.
Installatiepositie weg van bronnen van trillingen.
Installatiepositie weg van ontvlambare en explosieve materialen.
Technische parameter
| Item | Eenheid | CK6140 |
| Max. Het draaien van de diameter van het bed | mm | 400 |
| Maximale draaidiameter op de gereedschapshouder | mm | 210 |
| Maxi Mum werkstuklengte tussen twee centra | mm | 750 |
| Spil door gatdiameter | mm | Φ52 |
| Spindelsnelheidsbereik | r/min | 100-2000 versnellingsverandering/eindeloze verandering |
| Spindel eindtype | A2-6 | |
| Spindel voorste taps toelopende gat | Six Mohs | |
| Spilmotorkracht | kw | 5.5 |
| Voedsmotorvorm | Frequentieconversie | |
| Numerieke controle -tool REST | Verticale gereedschapshouder met vier stations | |
| Schacht grootte | mm | 20x20 |
| Gereedschapshouder herhaalde positioneringsnauwkeurigheid | ± 3,2 " | |
| Feedsnelheidsbereik | mm/miR | X: 1 ~ 6000 Z: 1-10000 |
| Minimale instellingseenheid | mm | 0.001 |
| Algemene afmetingen van de machine (LXWXH) | mm | 2150x1450x1650 mm |
| Bruto machinegewicht | kg | 1900 |
