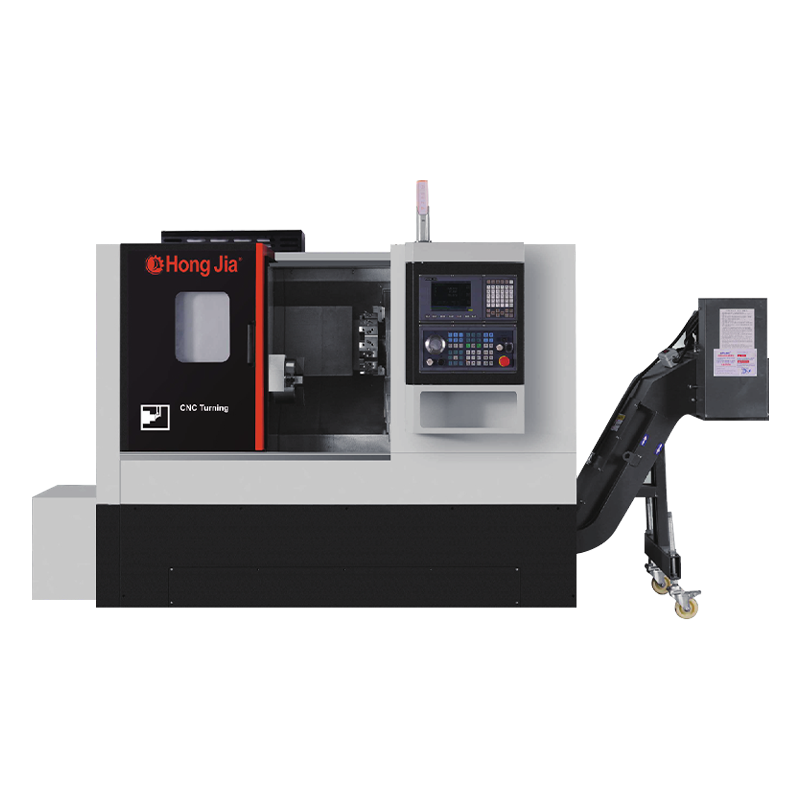

NC-106 Horizontaal draaicentrum
Het horizontale draaicentrum is niet alleen goed in traditionele draaiende bewerkingen, maar integreert ook meerdere verwerkingsfuncties zoals boren, saai, frezen en tikken. Eén apparaat kan meerdere processen voltooien, waardoor het aantal werkstukoverdrachten aanzienlijk wordt verminderd en de productie -efficiëntie wordt verbeterd. Het gebruik van geavanceerde servo-besturingssystemen en Precision Guide Rail-ontwerp zorgt ervoor dat elke verwerking kan voldoen aan de nauwkeurigheidsvereisten op micronniveau. Of het nu gaat om complexe contouren of fijne frezen, het kan gemakkelijk worden afgehandeld.
De algehele structuur van het gietbed heeft een strikte warmtebehandeling ondergaan om ervoor te zorgen dat het machinetool nog steeds de stabiliteit en nauwkeurigheid kan behouden onder langdurige verwerking van zware laden. Dit biedt gebruikers een hogere verwerkingsbetrouwbaarheid en een langere levensduur. Horizontale draaicentra worden veel gebruikt in ruimtevaart, auto -productie, schimmelproductie, precisiemachines en andere velden.
Productie -informatie
Verwerkingsmogelijkheden
1. Draaibank, boren en saai kunnen worden uitgevoerd
2. Hoge stijfheidsstructuur, om zwaar snijmaakt te bereiken
3. Uitstekend snijvermogen en stabiele verwerkingsnauwkeurigheid om een hoge productie te bereiken
4. De uittrekbare koelvloeistoftank wordt gebruikt voor eenvoudig reinigen en snijden
5. Standaardtankcapaciteit: 100l
Machine Tool Basisconfiguratie

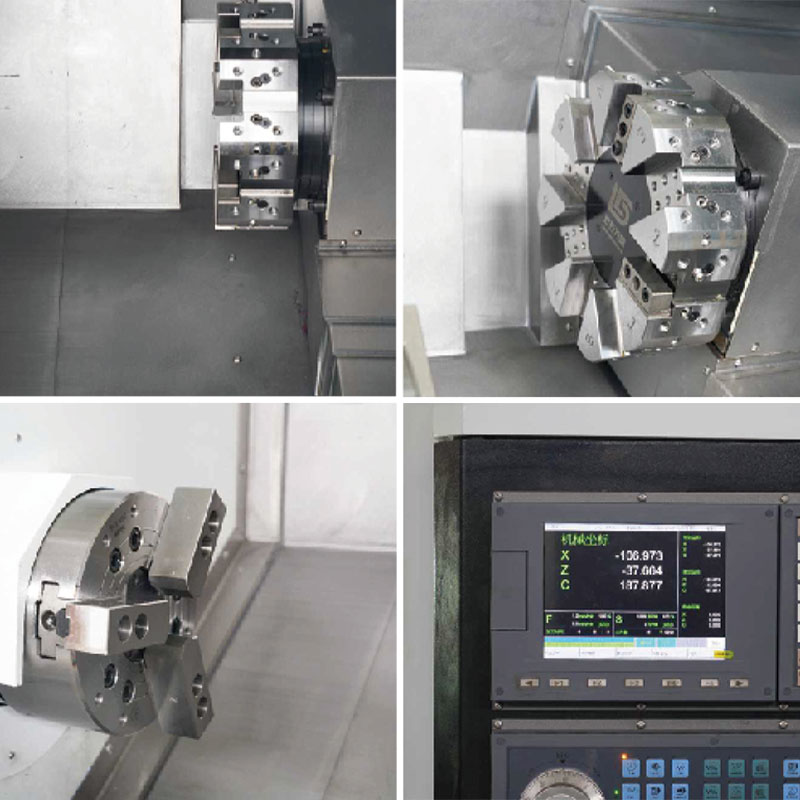

1. Nieuwe generatie Sytec/7ta-E
2. Nieuwe generatie aandrijfmotor en spindelaandrijving
3. De nieuwe generatie hoge koppelservospilmotor is standaard
4. Taiwan of Japan Draadrail en schroef
5. aparte watertank
6. Chip Removal Machine
7. Oliedruk drie klauwen
8. Standaard met ingebouwde high-speed unit precisie mechanische spindel
Technische parameter
| Item | NC-106 |
| Max. bewerkingsdiameter | Φ300mm |
| Max. werklengte | 350 mm |
| Max. draaidiameter | 500 mm |
| Spindel chuck dimensies | 6/8 inch |
| Max. spindelsnelheid | 4000 minuten -1 |
| Spindel eindvorm | A2-5 |
| Door de opening van de spil | Φ56mm |
| De binnendiameter van de spindeluitbreidingsbuis | Φ45mm |
| De binnendiameter van de hoofdaslager | Φ90mm |
| Spilkracht | 7,5 kW/11 kW |
| Rated spindel koppel | 70n.m |
| Max. spilkoppel | 100n.m |
| Aantal torentoppervlakken | 8 |
| Handvat van het gereedschap van de buitenste diameter | 25x25 |
| Bit stoelboring | Φ32mm |
| Reizen Z/X | Z: 370 mm x: 200 mm |
| Snelle verschuivingssnelheid Z/X | Z: 20m/min x: 20m/min |
| Voedingscapaciteit | 18kva |
| Algemene afmetingen van de machine (LXWXH) | 2350 × 1560 × 1715 mm (zonder chiptransporteur) chipverwijderingsmachine niet inbegrepen |
| Machinegewicht | 3300 kg |
Contact houden
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. begon in 2006 en werd opgericht in 2018. Het is gevestigd in Qianwan New District, Ningbo City, de provincie Zhejiang, zuidelijke vleugel van China Yangtze River Delta Economic Zone. Het is een onderneming die gespecialiseerd is in het onderzoek, de ontwikkeling, de productie en de verkoop van CNC metaalsnijapparatuur. Als China NC-106 Horizontaal draaicentrum supplier and custom NC-106 Horizontaal draaicentrum company, Met sterke technische kracht en rijke industriële ervaring, streeft Hongjia CNC ertoe klanten geavanceerde CNC -oplossingen te bieden om te voldoen aan de behoeften van klanten in verschillende industrieën.
Plant en apparatuur
Wat is nieuws
-
In de steeds competitiever wordende productie-industrie van vandaag eisen bedrijven steeds vaker hoogefficiënte, uiterst nauwkeurige en sterk geïntegreerde bewerkingsoplossingen. Ningbo Hongjia CNC Technology Co., Ltd...
Lees meer -
Een boor- en tapmachine is een machine -tool dat boor- en tikfuncties combineert. Het wordt voornamelijk gebruikt om gaten te boren en interne draden te maken (tikken) in materialen zoals metaal, plastic en hout...
Lees meer -
1. Waarom heeft de ruimtevaartindustrie de voorkeur? horizontale draaicentra ? Gravity Advantage: vermijd vervorming van grote werkstukken Verticale draaiproblemen: bij ...
Lees meer
Industrie kennis
Hoogwaardige en zeer efficiënte CNC-bewerkingsapparatuur-horizontaal draaicentrum
In de moderne productie, is zeer nauwkeurige en zeer efficiënte bewerkingsapparatuur de sleutel geworden tot het verbeteren van de productiviteit in verschillende industrieën. Horizontaal draaicentrum heeft niet alleen traditionele draaifuncties, maar integreert ook meerdere bewerkingsfuncties zoals boren, saai, frezen en tikken. Eén apparaat kan meerdere processen voltooien, waardoor het aantal werkstukverwerkingstijden aanzienlijk wordt verkleind en de productie -efficiëntie wordt verbeterd. Deze veelzijdigheid maakt horizontaal draaien centrum een ideale keuze voor een verscheidenheid aan industrieën, zoals ruimtevaart, auto -productie, schimmelverwerking en precisiemachines.
De Horizontaal draaien centrum is ontworpen met een basisstructuur met een hoge rigiteit om ervoor te zorgen dat de apparatuur bestand is tegen het snijden van zware laden met behoud van de nauwkeurigheid van de stabiele bewerking. Door het uitstekende snijvermogen en de nauwkeurigheid van de bewerkingen met hoge stabiliteit kunnen het een efficiënte en stabiele bewerkingsprestaties bereiken bij de massaproductie. Het koelsysteem van de apparatuur neemt een uittrekbare koelvloeistofontwerp aan voor eenvoudige reiniging en chipafhandeling. De standaard koelvloeistofcapaciteit is 100L, wat zorgt voor de koelbehoeften van langdurige bewerking.
Geavanceerd besturingssysteem en precisiegidsrails
Het horizontale draaicentrum neemt het nieuwe generatie SYTEC/7TA-E-besturingssysteem over en is uitgerust met een nieuwe generatie aandrijfmotoren en spindelaandrijving. De high-torque servo-spindelmotor is standaard, waardoor de apparatuur een uitstekend vermogen kan behouden bij het draaien of fijne malencomplexcontouren. Bovendien gebruiken de rails en loodschroeven van de apparatuur zeer nauwkeurige componenten uit Taiwan of Japan, waardoor stabiliteit en nauwkeurigheid worden gewaarborgd na verwerking op lange termijn.
De algehele structuur van het gietbed van het horizontale draaicentrum ondergaat een rigoureus warmtebehandelingsproces om ervoor te zorgen dat het machinegereedschap de stabiliteit en nauwkeurigheid kan handhaven onder langdurige verwerkingsomgevingen voor zware laden. Dit ontwerp verlengt niet alleen de levensduur van de machine -tool, maar verbetert ook de verwerkingsbetrouwbaarheid. De apparatuur is ook uitgerust met een onafhankelijk watertank en chipreinigingssysteem, dat de verwerkingsfouten veroorzaakt door chipaccumulatie effectief vermindert en het gemak van onderhoud verbetert.
De apparatuur is standaard uitgerust met een hydraulische driejongen-chuck om stabiele klem van het werkstuk te garanderen en de veiligheid en nauwkeurigheid van de verwerking te verbeteren. Tegelijkertijd is het uitgerust met een automatische chiptransport om de tijd voor handmatige reiniging aanzienlijk te verminderen en de productie -efficiëntie te verbeteren. Het intelligente besturingssysteem maakt de werking eenvoudiger en zelfs complexe verwerkingstaken kunnen eenvoudig worden afgehandeld.
Vanwege de hoge precisie, veelzijdigheid en efficiënte productiecapaciteit, is het horizontale draaicentrum in veel industrieën op grote schaal gebruikt. In het ruimtevaartveld kan de apparatuur bijvoorbeeld worden gebruikt voor de verwerking van precisie -onderdelen; In de auto -industrie kan het worden gebruikt voor de efficiënte productie van onderdelen van motoronderdelen en transmissiesysteem; In de schimmelproductie-industrie kan het zorgen voor de zeer nauwkeurige verwerking van complexe schimmels.
Ningbo Hongjia CNC Technology Co., Ltd is een onderneming die zich richt op het onderzoek en de ontwikkeling, de productie en de verkoop van CNC Metal Cutting -apparatuur, toegewijd om klanten geavanceerde CNC -oplossingen te bieden. Als een Chinese NC-106Horizontale draaicentrumleverancier en aanpassingsfabriek, vertrouwt Hongjia CNC op sterke technische kracht en rijke industrie-ervaring om continu te innoveren en klanten in verschillende industrieën te bieden met efficiënte en stabiele verwerkingsapparatuur.
