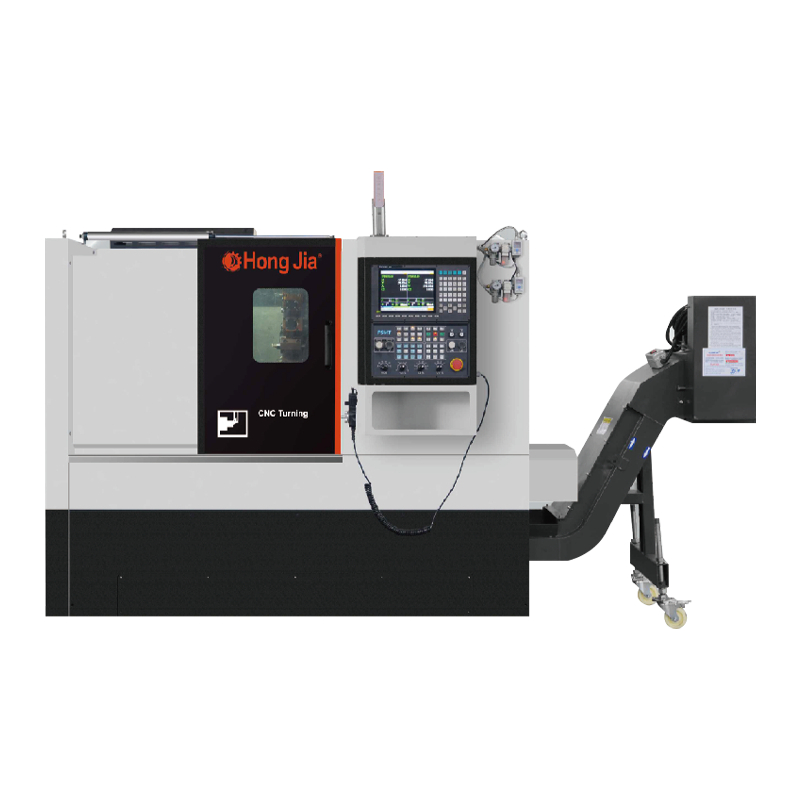

Thuis / Producten / Horizontale CNC Turn and Milling Series / NC-106DS Dual Spindle Automatische Docking Horizontaal Draaicentrum NC-106DS Dual Spindle Automatische Docking Horizontaal Draaicentrum
De automatische docking horizontale draden in het dubbele spindel is een geavanceerde machine-tool dat meerdere verwerkingsfuncties integreert, zoals draaien, boren, saai, frezen en tikken. Het unieke ontwerp met dubbele spindel realiseert het automatische docking van het werkstuk tussen de twee spillen, waardoor de verwerkingsefficiëntie en precisie aanzienlijk worden verbeterd.
De dual-spindelstructuur kan naadloze docking van het werkstuk tussen de twee spillen bereiken, het aantal klemtijden verminderen en de verwerkingsefficiëntie verbeteren. De spil heeft stabiele prestaties en hoge snelheid, wat geschikt is voor precisieverwerking van verschillende materialen. Het integreert meerdere verwerkingsfuncties zoals draaien, boren, saai, frezen en tikken om te voldoen aan de eenmalige verwerkingsbehoeften van complexe onderdelen.
De koelvloeistoftank neemt een pull-out ontwerp aan, wat handig is voor gebruikers om schoon te maken en te onderhouden, waardoor de langdurige stabiele werking van de machine-tool wordt gewaarborgd. De koelvloeistof wordt verspreid om het snijgebied effectief te koelen en de levensduur van de tool te verlengen.
Productie -informatie
Verwerkingsmogelijkheden
1. Draaibank, boren en saai kunnen worden uitgevoerd
2. Hoge stijfheidsstructuur, om zwaar snijmaakt te bereiken
3. Uitstekend snijvermogen en stabiele verwerkingsnauwkeurigheid om een hoge productie te bereiken
4. De uittrekbare koelvloeistoftank wordt gebruikt voor eenvoudig reinigen en snijden
5. Standaardtankcapaciteit: 100l
Machine Tool Basisconfiguratie
1. Nieuwe generatie Sytec/22TB
2. Nieuwe generatie aandrijfmotor en spindelaandrijving
3. Ingebouwde high-speed precisie gemotoriseerde spil is standaard
4. Taiwan of Japan Draadrail en schroef
5. aparte watertank
6. Chip Removal Machine

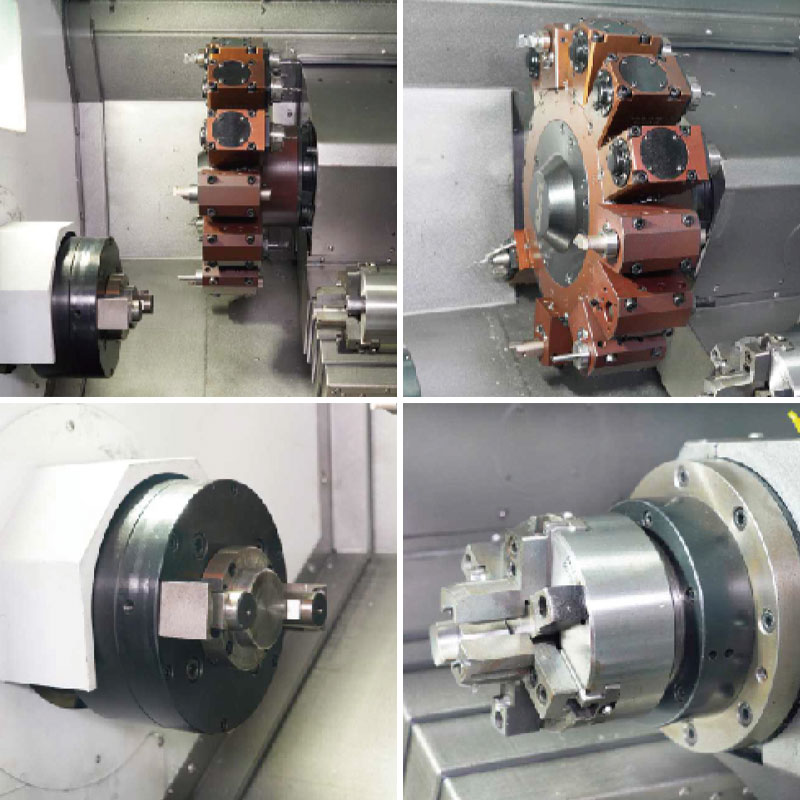

7. Oliedruk drie klauwen
8. Power Tower 15 stations
Technische parameter
| Item | NC-106DS |
| Max. bewerkingsdiameter | Φ160 mm |
| Max. werklengte | 250 mm |
| Max. draaidiameter | 500 mm |
| Spindel chuck dimensies | 6/8 inch |
| Spindel eindvorm | 5000 minuten -1 |
| Door diafragma van spil | A2-5 |
| Binnendiameter van spindeluitbreiding buis | Φ56mm |
| Binnendiameter van hoofdaslager | Φ45mm |
| Spilkracht | Φ80mm |
| Rated spindel koppel | 11 kW |
| Max. spilkoppel | 35n.m |
| Aantal torentoppervlakken | 70n.m |
| Handvat van het gereedschap van de buitenste diameter | 15 |
| Bit stoelboring | 20x20 |
| Turret Power Head Model | Φ25mm |
| Maximale snelheid van torentje stroomkop | BMT40/ER25 |
| Knipstoren Power Head Motor Power | 4000 minuten -1 |
| Turret Power Head koppel | 2,4 kW |
| Turret Power Head koppel | 7.7n.m |
| Voeras Z/X Richting Travel | Z: 370 mm x: 185 mm |
| Voeras een richtingreizen | A: 360 mm |
| Feedas Z/X Motorvermogen | 1,7 kW |
| Snelle verschuivingssnelheid Z/X | Z: 20m/min x: 20m/min |
| Snelle verschuivingssnelheid a | A: 20m/min |
| Achterschachtvermogen | 3,7 kW |
| Max. snelheid van de achteras | 4500 minuten -1 |
| Abaxialend | A2-4 |
| Strek spil door het diafragma | Φ36mm |
| Achterste schachtbok | 5 inch |
| Rated koppel van de achteras | 14.1 N.M |
| Max. koppel van de achterste schacht | 30 n.m |
| Voedingscapaciteit | 13kva |
| Algemene afmetingen van de machine (LXWXH) | 2260 × 1560 × 1715 mm (zonder chiptransporteur） chipverwijderingsmachine niet inbegrepen |
| Machinegewicht | 3800 kg |
