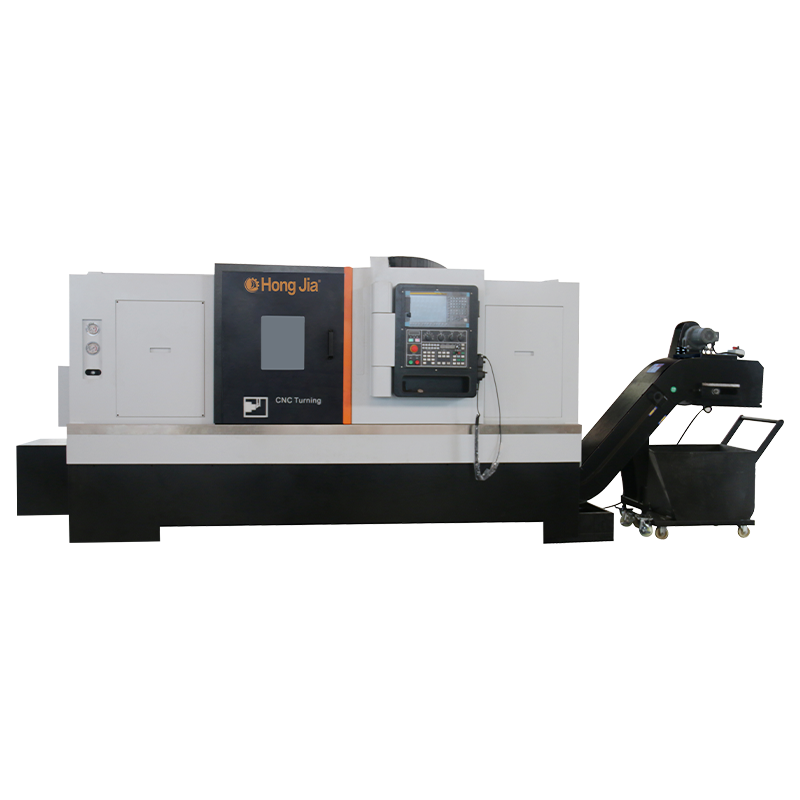

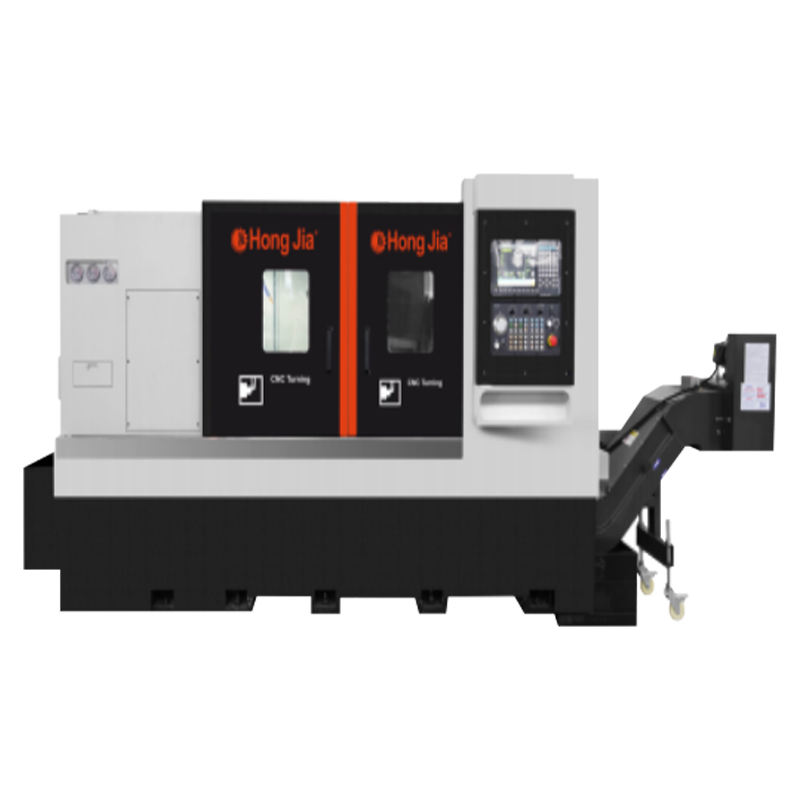

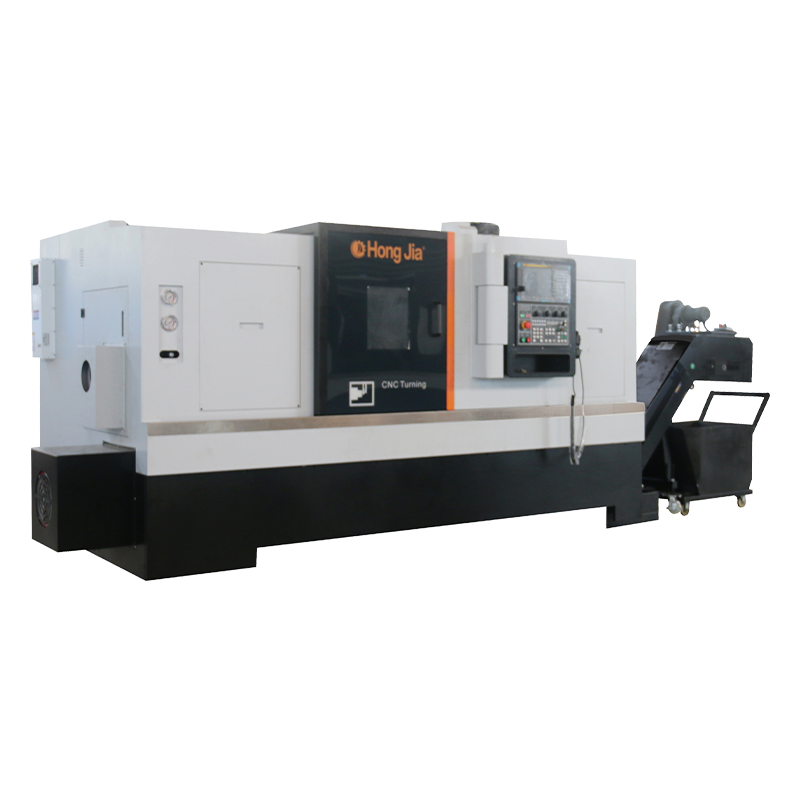

NC-115/1000 CNC Lathe

De Lathe NC-115/1000 CNC is uitgerust met het standaard Japanse Fanuc0i-TF-besturingssysteem.
Ontworpen, gebouwd en getest in volledige naleving van de ISO NC-115 draaiende centrumrating (statische nauwkeurigheid, dimensionale en snijprestaties).
Maximale x-asreizen is 320 mm, maximale z-asreizen is 1000 mm, en deze cijfers zijn gebaseerd op een standaard 18,0 mm (380 mm) klootzak met X-as en z-as positioneringsnauwkeurigheid van 0,008 mm en herhaalbaarheid van 0,005 mm.

Het brede werkgebied van het bed is geschikt voor het bewerken van werkstukken van verschillende maten: de maximale roterende diameter is 730 mm, de maximale diameter van bewerkte onderdelen is 550 mm, de maximale diameter van bewerkte onderdelen is 550 mm, de maximale diameter van bewerkte onderdelen is 550 mm.
NC115-1000 CNC draaibank ontworpen en vervaardigd door Hongjia neemt een integraal 30-graden aan. Schuine bedstructuur, goede stijfheid en duurzaamheid. Alle structuur- en casting -ontwerp hanteren inverse eindige elementenanalyse. De unieke ontwerpmethode van Hongjia zorgt ervoor dat alle machinetools meer wetenschappelijke en redelijke structurele stijfheid hebben.
Honka NC-115/1000 machinetool heeft een totaal gewicht van 6600 kg en is gemaakt van hoogwaardig gietijzer, wat zorgt voor de algehele stabiliteit, stijfheid en bewerkingsvermogen van het gereedschap Machine.
Spil
De NC-115/1000 is uitgerust met een spindel van het chuck-type en het neusmodel ANSIA2-11 is uitgerust met een power Chuck van 18,0 mm (380 mm) met een set zachte kaken standaard.
Machine Spindle Motor Power: 22 kW (continu), 27,5 kW (15 minuten continu).
De NC-115/1000 machine-spil is uitgerust met een alfamotoraandrijving met een snelheid van 1000 tpm en een nominaal koppel van 285 nm (15 minuten) met een basissnelheid van 625 tpm.
De NC-115/1000-spindel is riem aangedreven.
De spindel heeft vijf lagers - één rollager en vier hoekige contactlagers. Een paar hoekige contactlagers is gemonteerd aan de voor- en achterkant van de spil om de algehele stijfheid van de spil te vergroten. 2 hoekige contactlagers zijn gemonteerd aan de voorkant van de spindel, 15 mm afstand van de rollagers, om de runout -nauwkeurigheid van de spindel te vergroten. De lagerboring aan de voorkant van de spil is 170 mm.
De combinatie van rollagers en hoekige contactlagers geeft het systeem uitstekende thermische stabiliteit en verhoogde radiale en axiale stijfheid. De voorkant van de spil is labyrint verzegeld om te voorkomen dat de externe omgeving de binnenkant van de spil beïnvloedt.

De spil van de NC-115/1000-serie is uitgerust met een contactloze magnetische encoder voor starte tikken, 1-graden indexering en spindelpositionering.
Het ultradunne hydraulische klemmechanisme met koelvloeistofcircuitsysteem kan worden aangesloten op een power chuck of collet-adapter met drie kaw om werkstukken te klemmen. De machine heeft een kleine voetafdruk vanwege het gebruik van slanke roterende cilinders.
Een hydraulische roterende cilinderdrukmeter is bevestigd aan de linkerkant van de voorkant van de machine om de huidige kracht op de klootzak of collet te observeren.
De hydraulische druk van de roterende cilinder is verstelbaar van 74psi (5 kg/cm2) tot 592PSI (40 kg). Spindle-klemdruk kan eenvoudig worden aangepast door de linkerdeur van de linkerhand. Een switch -schakelaar van de veiligheid is gemonteerd op de toegangsdeur.
De spilklemdruk kan worden aangepast van 500 kg tot 4000 kg. De maximale spindelreizen van de spindelbalk is 15 mm. De NC-115/1500-spindelbalk heeft een doorvoercapaciteit van 120 mm.
Servo -torentje
De NC-115/1000 is uitgerust met een standaard bidirectionele servometrend met 12 posities. Het kan worden uitgerust met 25*25 mm links en rechter vierkante schachtgereedschap en 50 mm ronde schachtgereedschap, 12 stations.
Het torentje wordt aangedreven door borstelloze servo-motoren en wordt nauwkeurig en betrouwbaar vergrendeld door een driedelige eindwielschijf. De aangrenzende wijzigtijd van het torentool is slechts 0,18 seconden.
De verste gereedschapspositie van het torentje wordt in 1,0 seconden geïndexeerd. De herhaalbaarheid van het torentje is 2,5 boog seconden.

Lichtwapens en schroeven
Het NC-115/1000 bed maakt gebruik van twee Japanse #55/ #55 Precision Linear Ball Guide Rails op de X-as en Z-as, met twee dia's voor elke rail, die een zeer goede stijfheid en slijtvastheid hebben.
In vergelijking met een conventionele glijdende gids heeft een lineaire rolgids lagere wrijvingsweerstand, geen warmte -generatie en minder thermische expansie. Bovendien heeft de rollende richtweg een hogere positioneringsnauwkeurigheid, snellere voedingssnelheden, kortere niet-snijtijden, verminderde cyclustijden, minder slijtage, langere machinaal leven en langere machinestabiliteit.
Snelle traverse snelheden van maximaal 20 m/min zijn beschikbaar voor de X- en Z-assen.
De draaibanken van de NC-115/1000-serie zijn uitgerust met Yintai C-3-grade precisiebalschroeven in de X-as en C-3-grade precisiebalschroeven in de Z-as, die de thermische expansie minimaliseert en de rigiditeit, stabiliteit en nauwkeurigheid verbetert.
De x-as ballscrew heeft een diameter van 40 mm en een tandafstand van 5 mm. De z-as ballscrew heeft een diameter van 50 mm en een tandafstand van 10 mm. De maximale stuwkracht van de x-as en z-as is 1080N.M.
Smeersysteem

De NC-115/1000 is standaard uitgerust met een automatisch gecentraliseerd smeersysteem, waardoor eenvoudige oliemering van alle bewegende delen van de machine mogelijk is en de downtime vermindert. Het gebruik van oliemering zorgt voor betrouwbare smering van alle bewegende delen van de machine, verlaagt de smeerkosten en is milieuvriendelijk.
Koelsysteem
De NC-115/1000 is ergonomisch ontworpen met dikke plaatmetaal en koelwatertanks, waardoor volledige recycling van chips en koelwater mogelijk wordt, waardoor de werkomgeving schoon blijft.
Het plaatwerk van de machine beschermt alle belangrijke bewegende delen van de machine.
De machine is uitgerust met een interne schuifdeur met een groot glazen uitkijkraam. De hoofddeur is de veiligheid in elkaar verbonden. Koelvloeistof op basis van water of op olie kan worden gebruikt.
Koelvloeistofmondstukken aan de kop uiteinde en over-turret koeling zijn standaard. Koelvloeistofstroomsnelheid 12 liter/minuut. Koelvloeistofcapaciteit 125 liter, koelvloeistofdruk 18 bar.
Chip transportband als standaard
De verwijderbare chiptransporteur is uitgerust met grote hoekwielen en kan gemakkelijk worden uitgetrokken om te reinigen.

Besturingssysteem
Alle modellen van de NC-115/1000 zijn uitgerust met een geavanceerde interface voor chiptransporteur. De RS-232-C-interface is standaard.
Het bedieningspaneel van de NC-115/1000-machine is gemakkelijk te bedienen, met goed gearrangeerde knoppen en gemakkelijk te begrijpen labeling. Het toetsenbord is gemaakt van polyesterfilm en is zeer betrouwbaar en bestand tegen schade.
Elektrische vereisten
Afmetingen van de machine: L 3980 mm, W 2150mm, H 1920 mm (met chiptransportman standaard). Geschatte machineoverdrachtgewicht: 8000kg.
De NC-115/1000-machine, wanneer uitgerust met het Fanuc 0i-TF/Puls-besturingssysteem, wordt geleverd met een volledige belasting van 80 amp (FLA), (30KVA) 220 volt, 3 fase, 50Hz. Alle andere spanningen vereisen een extra transformator.

Ander

Rigide tikken is een standaardfunctie op de NC-115/1000 en zorgt voor precieze gesynchroniseerde beweging van de spindel en z-as, waardoor nauwkeurigheid en tapsnelheid worden gewaarborgd. Tikken vereist een zwevende tapgereedschaphouder.
De x-as en z-as zijn uitgerust met fanauc/1,8 kW-servomotoren, die direct zijn gekoppeld aan de schroeven (starre koppelingen) zonder verlies van terugslag in positionering. Flexibele koppelingen aan de gewrichten elimineren assemblagefouten als gevolg van parallelle of hoekige oriëntatie.
De NC-115/1000 is uitgerust met een helder LED-verlicht werklicht, dat het zicht van de operator op het werkgebied van de machine vergemakkelijkt. De NC-115 // 1000 is uitgerust met een driekleurenstatusindicator om de bedrijfsstatus van de machine weer te geven.
Drukmeters gemonteerd op de voorkant van de machine bieden gemakkelijke toegang tot de hoofddruk van het hydraulische systeem, spindelklemdruk en de optionele hydraulische staart. Toegang tot het interieur van de machine kan worden verkregen door een afneembare zijkeur om de druk van de hydraulische klemeenheid en de optionele hydraulische staart te aanpassen.
Een volledige set documentatie voor het machine / CNC -systeem.
Gratis 2,0 -daagse inbedrijfstellingstraining voor programmeurs en operators door honka -technici. De NC-115/1000-machine wordt geleverd met een gereedschapskist inclusief spanners en gereedschap.
