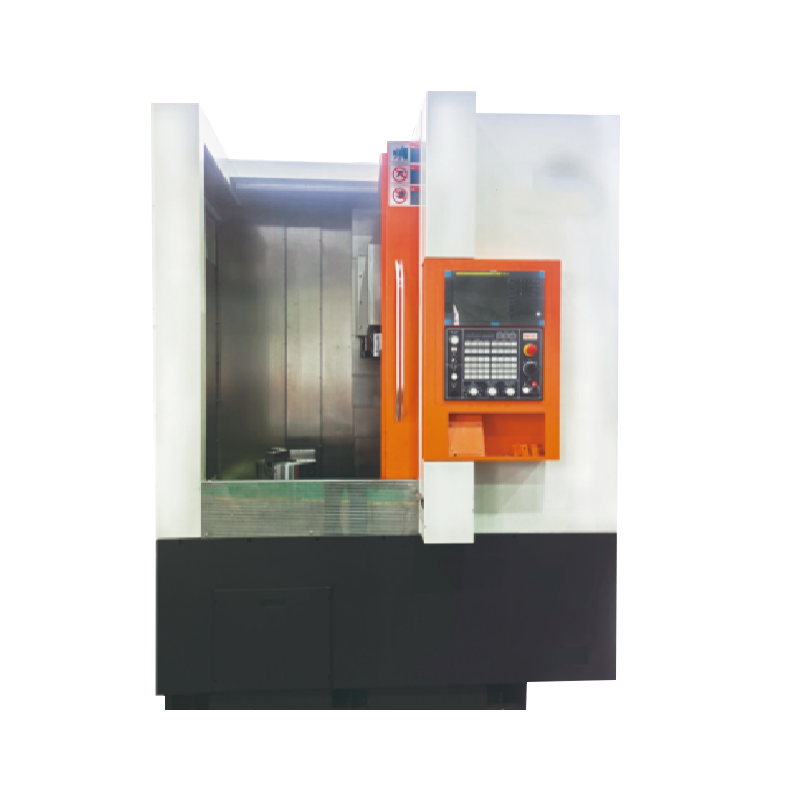

V600 CNC verticale draaibank
V600 CNC Vertical draaibank is een hoogwaardige, uitstekende kosteneffectieve machine-tool, het machine-tool x-as hanteert een overpositionerende dynamische kolomstructuur, geconfigureerd met drie geleidrails, met een grote lagerdoorsnede, zodat het machinegereedschap een hoge machinetool heeft, kan een hoge lading en buiten de cylindrische surfaces zijn en buiten de cylindrische surfaces zijn en buiten de cylindrische surfaces kunnen worden Oppervlakken, cirkelvormige bogen, evenals complexe vormen van het terugkeeroppervlak van de snelle draaien van het ijzer metaal, non-ferro metalen en sommige niet-metalen delen van ruwe en afwerking.
Algemeen: elektromechanisch integratieontwerp, compacte structuur, redelijke lay -out, mooie modellering. Ingesloten beveiligingsapparaat, automatische achterste chipverwijdering, hydraulische stroomkuipen automatische klem. De hele machine hanteert een eindige elementoptimalisatieontwerp, betrouwbare prestaties, goede dynamische stijfheid en stabiele werking.
Basis: De basis is een integrale doos-type basis en de geribbelde lay-out is optimaal ontworpen door eindige elementen, waardoor de machine een goede stijfheid heeft, en het materiaal hanteert gietijzer met hoge dichtheid, die een hoge sterkte en goede trillings-absorberende eigenschappen heeft.
Kolom: een rechthoekige dwarsdoorsnede-kolom bevindt zich op de basis, de sleepplaat neemt drie draadrails aan die aan de kolom zijn bevestigd, waarvan er één onderaan wordt ondersteund, zodat het machinegereedschap een betere stijfheid heeft, zwaar snijdt en een hoge nauwkeurigheid behoudt.
Spindle: De spindel wordt aangedreven door een high-performance spindelmotor, en het spindellager neemt geïmporteerde hoog-precisie dubbele rijcilindrische rollagers en bidirectionele hoekige contactlagers aan, terwijl de achterste ondersteuning met een hoog-precisie dubbele rijcilindrische rollen kan voldoen, die de vereisten van axiale en radiale snijmachtige lower draagt.
Gereedschapshouder: geïmporteerde high-performance horizontale hydraulische gereedschapshouder, met een grote snijkracht, hoge betrouwbaarheid en kleine bewerkingsinterferentie. Voeding: X, Z Richting Toolreizen wordt aangedreven door een servomotor, precisiekogelschroeftransmissie, de schroef Gaat C3-niveau Grote diameter Balgeleider Balk Pre-drukontwerp, hoge stijfheid en goede precisie. Elke as-richtways neemt een roller-richtway aan, een lineaire roller-richtway heeft de kenmerken van hoge wrijvingsweerstand, hoge precisie, hoge belasting, enz., Die geschikt is voor zeer efficiënte, precisie zware snijbewerking.
SYSTEEM: Neem Fanuc 0i-TF Plus (5) CNC-systeem en AC longitudinaal en transversaal servosysteem aan, betrouwbare prestaties.
Productie -informatie
Machineconfiguratie
V600 CNC Vertical draaibank is een hoogwaardige, uitstekende kosteneffectieve machine-tool, het machine-tool x-as hanteert een overpositionerende dynamische kolomstructuur, geconfigureerd met drie geleidrails, met een grote lagerdoorsnede, zodat het machinegereedschap een hoge machinetool heeft, kan een hoge lading en buiten de cylindrische surfaces zijn en buiten de cylindrische surfaces zijn en buiten de cylindrische surfaces kunnen worden Oppervlakken, cirkelvormige bogen, evenals complexe vormen van het terugkeeroppervlak van de snelle draaien van het ijzer metaal, non-ferro metalen en sommige niet-metalen delen van ruwe en afwerking.
Algemeen: elektromechanisch integratieontwerp, compacte structuur, redelijke lay -out, mooie modellering. Ingesloten beveiligingsapparaat, automatische achterste chipverwijdering, hydraulische stroomkuipen automatische klem. De hele machine hanteert een eindige elementoptimalisatieontwerp, betrouwbare prestaties, goede dynamische stijfheid en stabiele werking.
Basis: De basis is een integrale doos-type basis en de geribbelde lay-out is optimaal ontworpen door eindige elementen, waardoor de machine een goede stijfheid heeft, en het materiaal hanteert gietijzer met hoge dichtheid, die een hoge sterkte en goede trillings-absorberende eigenschappen heeft.
Kolom: een rechthoekige dwarsdoorsnede-kolom bevindt zich op de basis, de sleepplaat neemt drie draadrails aan die aan de kolom zijn bevestigd, waarvan er één onderaan wordt ondersteund, zodat het machinegereedschap een betere stijfheid heeft, zwaar snijdt en een hoge nauwkeurigheid behoudt.
Spindle: De spindel wordt aangedreven door een high-performance spindelmotor, en het spindellager neemt geïmporteerde hoog-precisie dubbele rijcilindrische rollagers en bidirectionele hoekige contactlagers aan, terwijl de achterste ondersteuning met een hoog-precisie dubbele rijcilindrische rollen kan voldoen, die de vereisten van axiale en radiale snijmachtige lower draagt.
Gereedschapshouder: geïmporteerde high-performance horizontale hydraulische gereedschapshouder, met een grote snijkracht, hoge betrouwbaarheid en kleine bewerkingsinterferentie. Voeding: X, Z Richting Toolreizen wordt aangedreven door een servomotor, precisiekogelschroeftransmissie, de schroef Gaat C3-niveau Grote diameter Balgeleider Balk Pre-drukontwerp, hoge stijfheid en goede precisie. Elke as-richtways neemt een roller-richtway aan, een lineaire roller-richtway heeft de kenmerken van hoge wrijvingsweerstand, hoge precisie, hoge belasting, enz., Die geschikt is voor zeer efficiënte, precisie zware snijbewerking.
SYSTEEM: Neem Fanuc 0i-TF Plus (5) CNC-systeem en AC longitudinaal en transversaal servosysteem aan, betrouwbare prestaties.
Technische parameter
| Item | Eenheid | V-600 | |
| Verwerkingscope | Maximale draaidiameter (bed lichaam/zadel) 最大车削直径 Bloktype | Mm Mm | Φ600 (schijftype) φ450 (asklasse) |
| Maximale werkstukhoogte | Mm | 450 | |
| Hydraulische chuck diameter | Mm | Φ381 (15 ") | |
| Voornaam as | Spindelkoptype | A2-11 | |
| Specificatie van spindel kegelgat | 1:20 | ||
| Hoofdspil door de gat diameter | Mm | Φ66 | |
| Spindelsnelheid | RPM | 50-2000 | |
| Het nominale vermogen van de hoofdmotor | Kw | 15/18.5 | |
| Bedzadel | Axiale slag x/z | Mm | 350/600 |
| Verleden bewegingssnelheid x/z | m/min | 16/20 | |
| Servomotor koppel x/z | Nm | 20/27 | |
| Bedgids spoorbreedte x/z | Mm | 35/45 (roltype) | |
| Kogelschroefmodel x/z | 4010/4010 | ||
| Meshouder | Mes | Uitstel | 12 |
| Toolveranderingstijd | Seconden/ station | 0.6 | |
| Gereedschapsgrootte (draaien/saai) | Mm | 32*32/φ50 | |
| Ander | Vermogenscapaciteit | KVA | 35 |
| Afmetingen van het machinetool (lengte x breedte x hoogte) (exclusief chiptransporteur) | Mm | 1750*2500*2700 | |
| Machinegewicht | Kg | 6200 | |
Contact houden
Ningbo Hongjia CNC Technology Co., Ltd.
Ningbo Hongjia CNC Technology Co., Ltd. begon in 2006 en werd opgericht in 2018. Het is gevestigd in Qianwan New District, Ningbo City, de provincie Zhejiang, zuidelijke vleugel van China Yangtze River Delta Economic Zone. Het is een onderneming die gespecialiseerd is in het onderzoek, de ontwikkeling, de productie en de verkoop van CNC metaalsnijapparatuur. Als China V600 CNC verticale draaibank supplier and custom V600 CNC verticale draaibank company, Met sterke technische kracht en rijke industriële ervaring, streeft Hongjia CNC ertoe klanten geavanceerde CNC -oplossingen te bieden om te voldoen aan de behoeften van klanten in verschillende industrieën.
Plant en apparatuur
Wat is nieuws
-
In de steeds competitiever wordende productie-industrie van vandaag eisen bedrijven steeds vaker hoogefficiënte, uiterst nauwkeurige en sterk geïntegreerde bewerkingsoplossingen. Ningbo Hongjia CNC Technology Co., Ltd...
Lees meer -
Een boor- en tapmachine is een machine -tool dat boor- en tikfuncties combineert. Het wordt voornamelijk gebruikt om gaten te boren en interne draden te maken (tikken) in materialen zoals metaal, plastic en hout...
Lees meer -
1. Waarom heeft de ruimtevaartindustrie de voorkeur? horizontale draaicentra ? Gravity Advantage: vermijd vervorming van grote werkstukken Verticale draaiproblemen: bij ...
Lees meer
Industrie kennis
V600 CNC Verticale draaibank: een efficiënt en precieze metalen snijgereedschap
1. Technologie-geleid, waardoor een efficiënt verwerkingsplatform ontstaat
V600 CNC verticale draaibank onderscheidt zich tussen veel vergelijkbare producten met zijn hoge stijfheid en uitstekende kosteneffectiviteit. De x-as van het machine-gereedschap neemt een ultrafositioneringsdynamische kolomstructuur aan, uitgerust met drie geleidrails en een brede lagersectie, die zorgt voor de hoge stijfheid en uitstekende schokabsorptieprestaties van het machine-tool. Dit ontwerp stelt de V600 in staat om gemakkelijk het hoofd te bieden met hoge nauwkeurige en high-load snuttaken, of het nu ruwe verwerking en afwerking is van ijzer, non-ferro metalen of sommige niet-metalen materialen.
2. Mechatronics Design, compacte en mooie structuur
Het algemene ontwerp van V600 CNC verticale draaibank belichaamt het geavanceerde concept van mechatronica, met een compacte structuur, redelijke lay -out en mooie vorm. Het gesloten beschermende apparaat zorgt effectief voor de operationele veiligheid, het automatische chipverwijderingssysteem vermindert de last van handmatige reiniging en de hydraulische stroom Chuck realiseert automatisch klem van het werkstuk, waardoor de verwerkingsefficiëntie verder wordt verbeterd. Het machine-tool neemt het eindige elementoptimalisatie-ontwerp als geheel aan, wat zorgt voor de betrouwbaarheid van prestaties, superieure dynamische stijfheid en stabiele werking, en biedt een solide basis voor langdurige verwerking van hoge kwaliteit.
3. Solide foundation, gietgraden met een hoog rigiditeitsmachine lichaam
De basis van het machine -gereedschap neemt een integrale doosstructuur aan. De riblay-out wordt geoptimaliseerd door de eindige-elementenmethode, gecombineerd met gietijzeren materiaal met hoge dichtheid, waardoor het gereedschap van de machine een goede stijfheid en uitstekende seismische weerstand heeft. Dit ontwerp verbetert niet alleen de algehele stabiliteit van het machine-tool, maar biedt ook sterke ondersteuning voor de verwerking van zeer nauwkeurige.
4. Solid kolom, met zware snijuitdagingen
De rechthoekige dwarsdoorsnede-kolom op de basis is uitgerust met drie geleidrails die op de kolom zijn vastgesteld, waarvan er één een bodemondersteuning is, wat de stijfheid van het machinetool aanzienlijk verbetert, waardoor het kan weerstaan om zware snijwerkzaamheden te weerstaan en lange tijd een hoge precisie te behouden.
5. Krachtige spindel om aan complexe verwerkingsvereisten te voldoen
De spil van V600 CNC verticale draaibank wordt aangedreven door een krachtige spindelmotor. De spindellagers gebruiken geïmporteerde zeer nauwkeurige dubbele rijcilindrische rollagers en bidirectionele hoekcontactlagers. De achterste ondersteuning maakt ook gebruik van cilindrische rollagers met dubbele rijen met dubbele rij. Deze configuratie zorgt ervoor dat het machinegereedschap bestand is tegen grote snijkrachten in zowel axiale als radiale richtingen, en voldoet aan de zeer nauwkeurige vereisten onder complexe verwerkingsomstandigheden.
6. Efficiënt gereedschapssysteem om de verwerkingsefficiëntie te verbeteren
Het machinetool is uitgerust met een geïmporteerde high-performance horizontale hydraulische gereedschapshouder, die de kenmerken heeft van grote snijkracht, hoge betrouwbaarheid en lage verwerkingsinterferentie, en is een ideale keuze voor efficiënte verwerking. In termen van voeding wordt de gereedschapsbeweging in de X- en Z -richtingen aangedreven door een servomotor en aangedreven door een precisiekogelschroef. De schroef neemt een C3-grade ballengeleiderstang pre-load ontwerp aan om een hoge stijfheid en hoge precisie te garanderen. De geleidrails van elke as zijn rolgeleiderrails, die de kenmerken hebben van lage wrijvingsweerstand, hoge precisie en sterke belastingdragende capaciteit, en zijn zeer geschikt voor efficiënte en nauwkeurige zware snijverwerking.
7. Geavanceerd systeem zorgt voor stabiele controle
De V600 CNC verticale draaibank neemt het Fanuc 0i-TF Plus (5) CNC-systeem en AC longitudinale en laterale servosystemen aan. De systeemprestaties zijn betrouwbaar en bieden een solide garantie voor de efficiënte en stabiele werking van het machinetool. Deze configuratie verbetert niet alleen de verwerkingsnauwkeurigheid, maar vereenvoudigt ook het werkingsproces, waardoor het gemakkelijk is om zelfs complexe verwerkingstaken aan te kunnen.
